YX8052F

产品描述:

YX8052F 是一款性能稳定的太阳能草

坪灯升压控制芯片，适用于一节1.25V 电

池供电的太阳能草坪灯。主要功能有充电

控制、升压驱动、光控、低压保护等。太

阳能草坪灯主要利用太阳能电池的能源来

进行工作，当白天太阳光照射在太阳能电

池上，把光能转变成电能存贮在蓄电池中，

再由蓄电池在晚间为草坪灯的LED（发光

二极管）提供电源。其优点主要为安全、

节能、方便、环保等。

产品指数:

高效率：80~90％（典型值），可充分利用太阳能电池

外围器件少：一个电感

输入电流通过调电感量可调

应用领域:

太阳能草坪灯

太阳能灯串

LED 驱功

TO94封装形式 :

管脚定义:

管脚编号	管脚名称	功能
1	SOL	接太阳能电池正端，使能及充电控制端
2	VDD	电源端
3	GND	地
4	Lx	功率开关漏极

应用原理图及电流参数:

1. 太阳能草坪灯IC 单色LED应用电路图

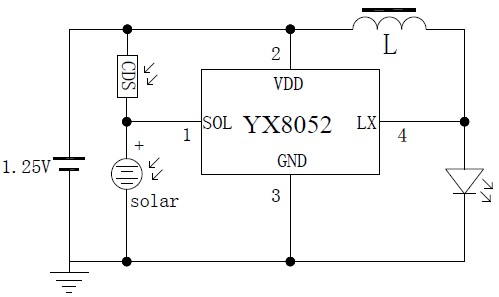

光敏电阻控制使能

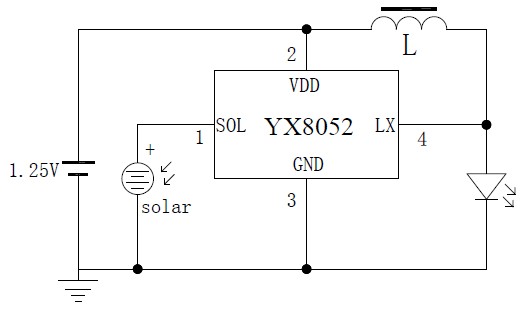

太阳能电池控制使能

2.太阳能草坪灯芯片七彩LED应用电路图：

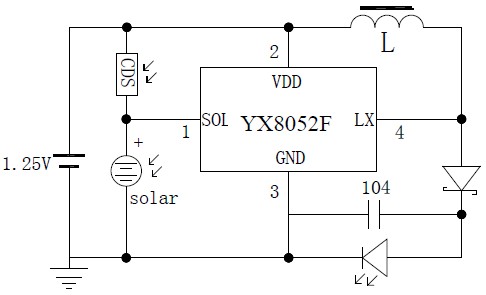

光敏电阻控制使能

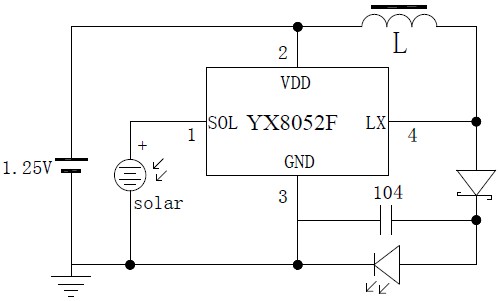

太阳能电池控制使能

3.开关的接法：

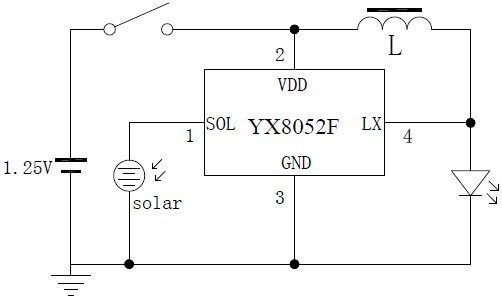

推荐接法1

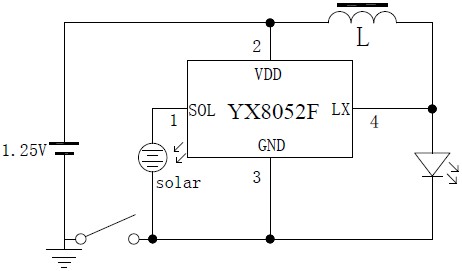

推荐接法2

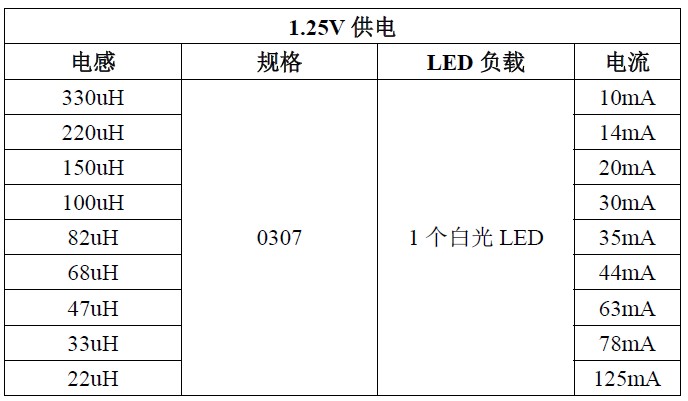

4.电流调节参数（仅供参考，具体已实测为准）

产品技术资料下载
YX8052.PDF
