YX818

产品描述:

YX818是LED恒流驱动芯片，用于磷酸铁锂电池供电、
太阳能控制的LED驱动，同时集成电池过充、过放保护电路，延长电池使用寿命。

YX818采用PWM控制模式，环路稳定性好、设计简单，最高效率达88%，
在电池全电压范围内LED输出电流变化控制在±3%。

产品指数:
PWM控制模式，升、降压拓扑

工作电压范围：2.5V ~ 5.5V

磷酸铁锂电池过充、过放保护电路

充电自动控制、可外三极管扩流

外接光敏电阻控制芯片工作或待机

定时时钟可选：晶振或外部RC，RC时钟可调

两种工作模式，通过外部引脚进行选择

DIP16/SOP16封装形式

应用领域:

LED灯具

LED手电筒

LED草坪灯

管脚分布及定义

DIP16/SOP16 管脚排列图
LED铁锂电池太阳能草坪灯恒流芯片

管脚描述

功能描述：

YX818是PWM模式的恒流LED驱动电路，电流由外部采样电阻设定，本电路还包含充电控制、使能控制、模式控制、电池保护等功能。

充电控制

YX818内部集成有充电控制电路，单满足SOL端电压比BAT电压高0.3V且VDD端电压低于3.7V两个条件时，外接SOL电源开始给电池充电。

模式控制

Mset是芯片模式控制接口：当Mset接低电位（或悬空）时，芯片连续工作5小时后，输出电流减小到设置电流的一半，直到CDS把芯片关断；当Mset接高电位时，芯片连续工作5小时后，输出电流减小到设置电流的一半，再5小时后，芯片关断。Mset变化时，定时器不清零。模式控制中涉及时钟选择问题，Tset既是RC时钟设置端，也是时钟选择端：当Tset通过电阻低电位时（电阻<680K），时钟采用的是RC时钟，时间为：T=5*(R/300K) 小时，R范围控制在 100K ~ 680K 内；当Tset接高电位时，时钟采用的是晶振时钟。

电池保护

为防止电池损坏，电路集成有过放、过充保护功能。当电池放电低于2.5V时，芯片内过放保护电路启动，此时电路被锁定，只有当CDS电压大于0.9V时才能解除锁定；当电池电压大于3.7V时，此时芯片处在充电状态，内部过充保护电路启动、停止给电池充电.

恒流控制

本电路是LED恒流驱动，LED工作电流由外部取样电阻决定：ILED = 105/Rs (mA)

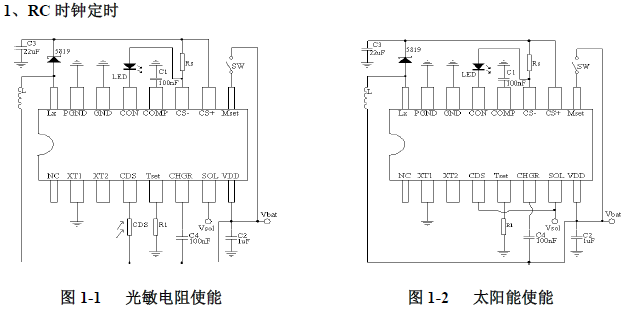

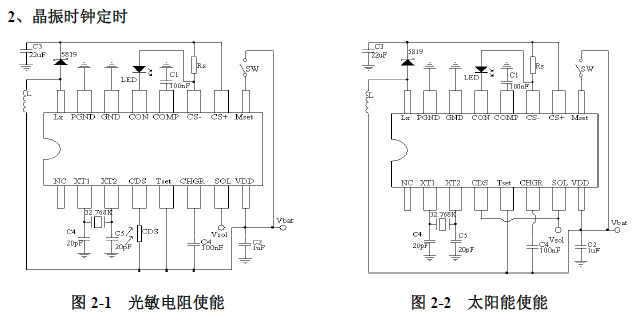

LED草坪灯方案典型应用原理图

产品技术资料下载

YX818.PDF
