YX8182B
产品描述:
YX8182B是我公司开发的一款太阳能LED灯驱动控制器,
主要用于锂电池及三节1.2V串联供电应用场合。
主要用于锂电池及三节1.2V串联供电应用场合。
太阳能LED灯驱动控制器主要利用太阳能电池的能源来进行工作,
当白天太阳光照射在太阳能电池上,把光能转变成电能存贮在蓄电池中,
再由蓄电池在晚间为灯串的LED(发光二极管)提供电源。
其优点主要为安全、节能、方便、环保等。
当白天太阳光照射在太阳能电池上,把光能转变成电能存贮在蓄电池中,
再由蓄电池在晚间为灯串的LED(发光二极管)提供电源。
其优点主要为安全、节能、方便、环保等。
YX8182B内部集成LED恒流驱动控制电路、
锂电池(磷酸铁锂电池和锂离子电池)充电保护电路,
锂电池(磷酸铁锂电池和锂离子电池)充电保护电路,
过放保护电路等,该控制器具有高转换效率,最高可达95%,
可以减少太阳能电池版的功率要求;可调输出恒流电流等特点。
产品指数:
YX8182B_DIP8和SOP8封装形式:
管脚定义:
LED太阳能草坪灯芯片 YX8182典型应用电路:
扩流应用图:
电流调整:
模式控制:
工作参数:
应用注意事项:
可以减少太阳能电池版的功率要求;可调输出恒流电流等特点。
产品指数:
线性恒流调节,高效率,损耗小。
外围器件少,输出可以外接三极或MOS 管扩流
电流调节方便,输出电流通过外部电阻调
过充保护,铁锂锂电通用
应用领域:
YX8182锂电池方案跟MCU单片机太阳能锂电池恒流方案对比优势在哪里?
答:成本更低,外围器件少。

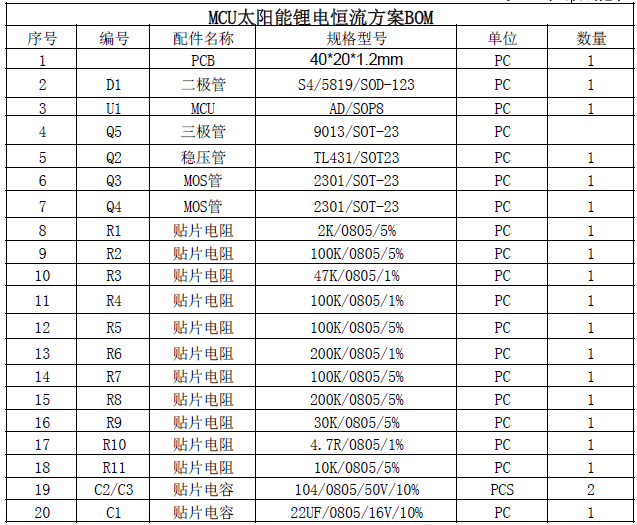

YX8182与MCU太阳能恒流方案BOM表对比:

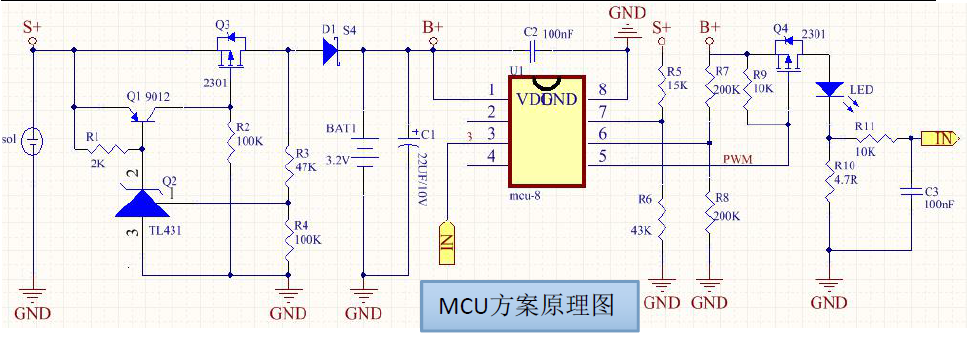

以上是MCU单片机锂电池方案资料

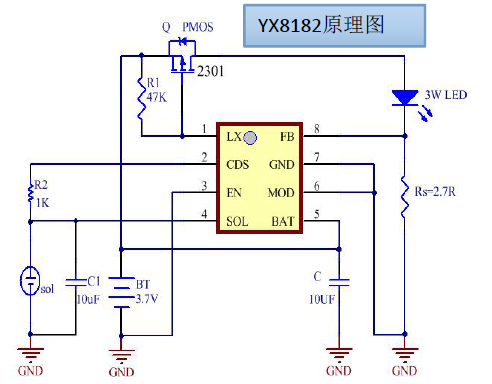

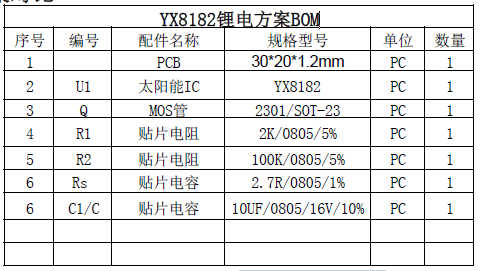

YX8182锂电池方案BOM表:
应用领域:
LED太阳能草坪灯
LED太阳能灯串
LED驱功
YX8182锂电池方案跟MCU单片机太阳能锂电池恒流方案对比优势在哪里?
答:成本更低,外围器件少。
YX8182与MCU太阳能恒流方案BOM表对比:
以上是MCU单片机锂电池方案资料
YX8182锂电池方案BOM表:
YX8182B_DIP8和SOP8封装形式:

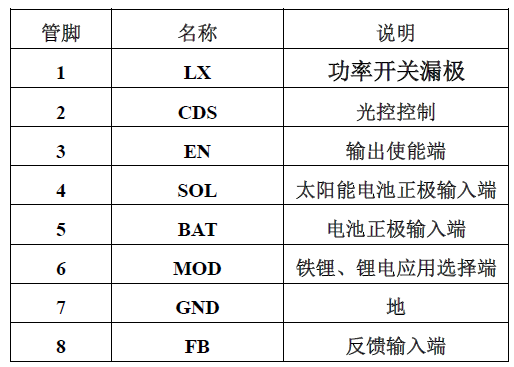

管脚定义:

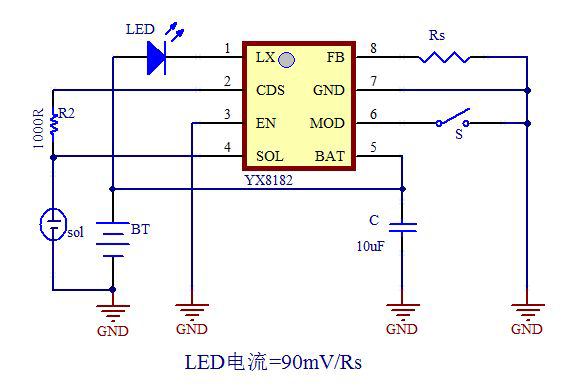

LED太阳能草坪灯芯片 YX8182典型应用电路:

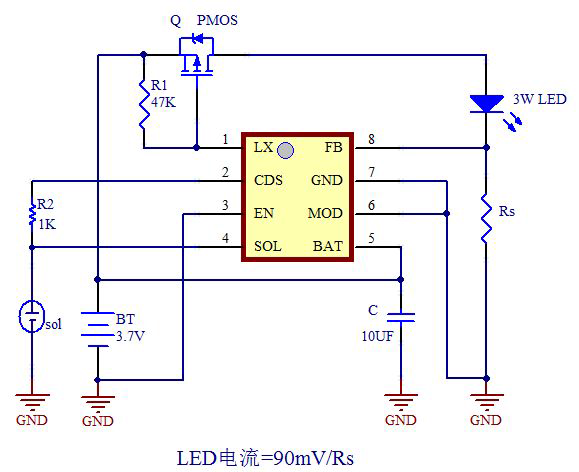

扩流应用图:
当LED 电流需要大于是150MA 时可用此扩流电路
功能描述:
功能描述:
YX8182 是线性恒流LED驱动控制器电路,电流由外部采样电阻设定,该电路主要适用用
于磷酸铁锂电池、锂离子电池及三节电池串联供电应用,该电路还包含充电保护控制、
使能控制、模式控制,放电保护控制等功能。
使能控制、模式控制,放电保护控制等功能。
电流调整:
可以通过Rs调整:ILED = 90mV/Rs
模式控制:
电路MOD 是模式控制端:MOD 接BAT(或悬空),电路适用于磷酸铁锂电池应用;MOD 接
地,电路适用于锂离子电池应用。
工作参数:
铁锂电池过充保护电压:3.55-3.75V
锂电池过充保护电压: 4.15-4.35V
铁锂池与锂电池过放保护电压:2.5-2.8V
应用注意事项:
芯片第三脚EN 使用:接高电压(2V--Vbat)为关断输出,接低电压(1.5V 以下)为打开输出,
所以正常使用时EN 端应接地,用使能端关断输出时接BAT+在任何情况下EN 脚不能悬空。
