当前位置:网站首页> 产品中心 > LED照明驱动类 > 高压LED照明驱动芯片 > AC/DC非隔离产品系列 >SM7307非隔离BUCK恒流LED控制功率开关
来源:深圳晶立弘泰 作者:深圳晶立弘泰 发布时间:2016-07-04 22:40:06
产品技术资料下载
SM7307.PDF
产品描述:
SM7307 是一款内部集成功率管的高效的PWM-LED 恒流驱动控制芯片
。恒流精度可以达到全电压范围±3%,芯片直接从DRAIN 输入电压供电,
不需要辅助绕组提供电源。
SM7307 主要适用于高亮的BUCK LED 驱动器。
无需任何的补偿元件,即可实现恒定的输出电流。
外围元件少,方案成本低,具有LED 输出开短路保护特性
产品特点:
730V 单芯片集成工艺
宽电压85Vac~265Vac 输入;
恒流精度±3%;
效率高达90%@220Vac 以上;
内置自恢复输出开短路保护;
非隔离拓扑结构;
低成本BUCK 驱动方案;
无需补偿元件;
外围器件少,BOM 成本低;
封装形式:SOP8;
应用领域:
T8、T5 灯管
LED 球泡灯
LED 信号灯和装饰灯

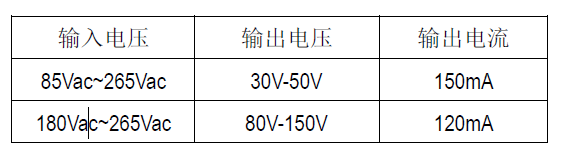

SM7307典型应用规格:
SM7307(3-7W)150mA LED照明驱动方案:
