12V-80V车灯方案
当前位置:网站首页> 应用与设计 > LED车灯方案 > 12V-80V车灯方案 >概述:
LN2553 是一款集成了三功能的开关降压型LED恒流驱动器。
通过电源的接通与关断可实现功能之间的切换:全亮(100%)--暗亮(25%)--爆闪。
LN2553采用固定关断时间的控制方式,关断时间可通过外部电容进行调节,
因此工作频率可根据用户要求而设置。
LN2553通过一个外接电阻来设置LED的输出电流。
LN2553内部还集成了VDD稳压管,过温保护电路,短路保护电路等。
减少外围元件并提高了系统可靠性。
LN2553采用SOT23-6封装。
如需方案资料了解更多产品信息请加通过电源的接通与关断可实现功能之间的切换:全亮(100%)--暗亮(25%)--爆闪。
LN2553采用固定关断时间的控制方式,关断时间可通过外部电容进行调节,
因此工作频率可根据用户要求而设置。
LN2553通过一个外接电阻来设置LED的输出电流。
LN2553内部还集成了VDD稳压管,过温保护电路,短路保护电路等。
减少外围元件并提高了系统可靠性。
LN2553采用SOT23-6封装。
特点:
内置三功能:100%-25%-爆闪
最大电流:5A 外置MOS
最大电流:5A 外置MOS
宽输入电压范围:3.6V~100V
高效率:可高达90%
芯片供电欠压保护:3.2V(迟滞0.5V)
峰值电流采样电压:250mV
关断时间可调
内置过温调节
内置LED短路保护
内置VDD稳压管
应用领域:
LED手电筒
自行车灯
大功率LED照明

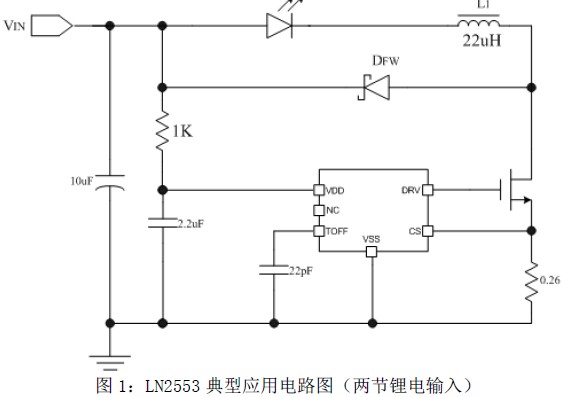

典型应用电路图:
封装及管脚分配:

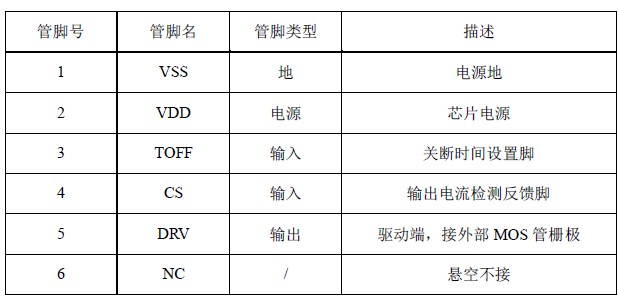

管脚描述:

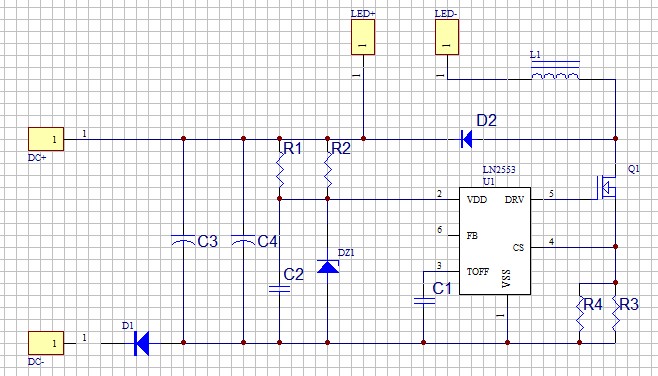

12V-80V爆闪LED车灯应用方案原理图:

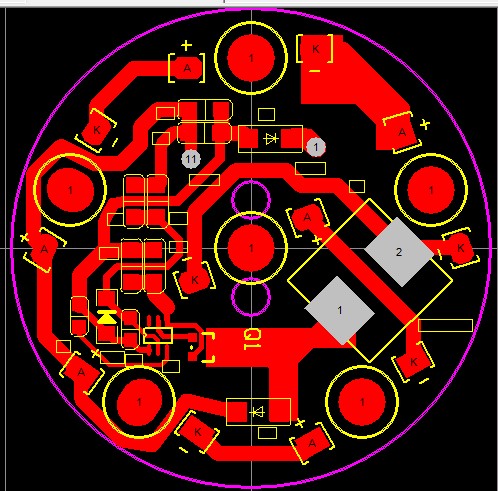

PCB图参考:

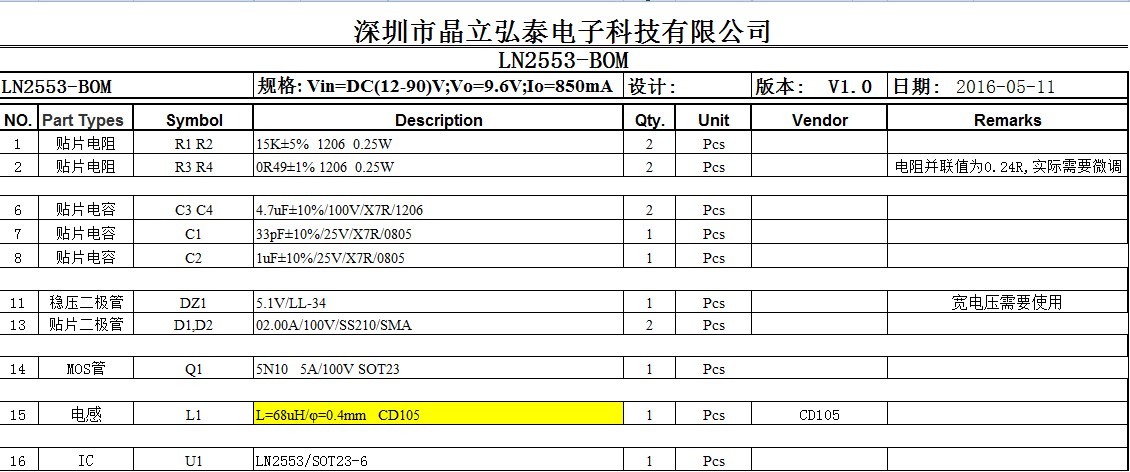

LN2553 6灯珠850mA 规格: Vin=DC(12-90)V;Vo=9.6V;Io=850mA 料表:
典型应用电路图:
封装及管脚分配:
管脚描述:
12V-80V爆闪LED车灯应用方案原理图:
PCB图参考:
LN2553 6灯珠850mA 规格: Vin=DC(12-90)V;Vo=9.6V;Io=850mA 料表:
