本公司推出CT9506同步DC/DC升压稳压控制芯片
(2016-07-27 12:11:50)
产品型号:CT9506
产品类型:同步升压稳压
输入电压范围:0.9V~6.5V
工作模式:PFM
输出电压:1.8V~5.0V
最大输出电流:300mA
效率:300mA
精度:±2%
频率:300KHZ
封装:SOT23,SOT23-5
CT9506是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC-DC变换器。
CT9506仅需要三个外围元件,就可完成将低输入的电池电压变换升压到所需的工作电压。
适合产品:MP3,MP4,遥控器,游戏手柄,剃须刀,插卡音箱,蜡烛灯,玩具礼品,
数码相机、相框,手电筒,电子书,PDA,电子词典、数码相机、LED手电筒、LED灯、
MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、
VCR、PDA等手持电子设备,计步器 安防等

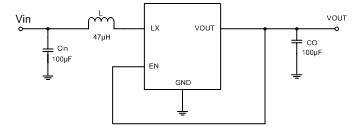

CT9506 典型应用电路图:

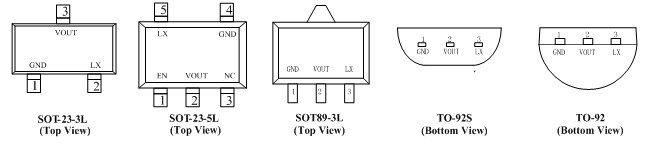

CT9506 同步升压DC/DC转换器封装以及管脚分配:
引脚功能:
引脚号 | 引脚名称 | 功能描述 | ||||
SOT-23-3L/B | SOT-23-5L | SOT-89-3L | TO-92S | TO-92 | ||
2 | 5 | 3 | 3 | 3 | LX | 开关 |
3 | 2 | 2 | 2 | 2 | VOUT | 输出端 |
— | 1 | — | — | — | EN | 使能端 |
1 | 4 | 1 | 1 | 1 | GND | 地 |
— | 3 | — | — | — | NC | 悬空 |
