LN2551
产品描述:LN2551是一款外围电路简单，PWM连续工作模式，适
用于8-100V 全电压范围的非隔离式恒流 LED 驱动芯片。
LN2551的工作频率为 200K，由于采用了 PWM 工作模
式，因此在应用中可以采用较小值的电感，可以有效节省整
机空间。内置的 PWM 高频调光电路，可以通过 EN 端进行高频调光操作。
LN2551 自动检测外部开关，实现三功能切换。
三功能包括全电流模式，1/3 电流模式和爆闪模式。
产品指数:
三功能包括全电流模式，1/3 电流模式和爆闪模式。
产品指数:宽输入电压范围：8V~100V
高效率：可达 92%
输出电流范围：100mA~3.5A
200KHz 开关频率
内置6V稳压管
PWM调光
平均电流工作模式
内置抖频电路
应用领域:
应用领域:直流或交流输入 LED 驱动器
RGB 背光 LED 驱动
电动自行车照明
汽车照明等
封装形式
调光
如需了解详细的应用说明请加QQ：839598171
封装形式SOT23-6L 丝印：51BM
SOP8 丝印：51BS-

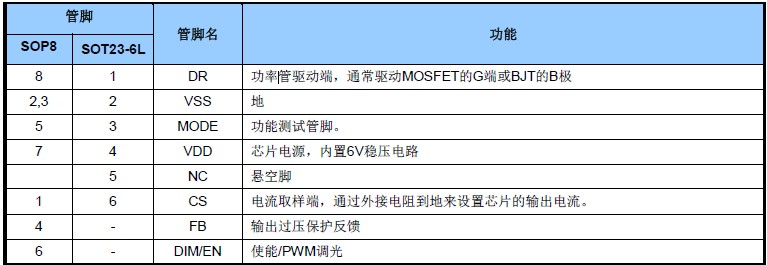

管脚示意图和功能：
应用信息：
管脚示意图和功能：应用信息：编程电流
ILED=0.2/RCS
芯片启动
系统上电后通过启动电阻对连接于电源引脚
VIN 的电容充电，芯片处于欠压保护状态时芯片
仅消耗约 20uA 的电流。当电源电压高于 UVLO
的开启电压后，芯片控制电路开始工作，直到
VIN 端口电压稳定达到 VIN 的钳位电压 6V 左右。
MODE 设置
通过给 MODE 设置不通过的电平，可以让芯片实
现不同的功能。
当 MODE 接 VDD 时，芯片进入爆闪模式，爆闪工
作频率 10Hz，LED 电流为设置的电流。
当 MODE 悬空或者接 VDD/2 左右的电压时，芯片
工作在三功能状态，全电流，1/3 电流和爆闪。
每一种工作状态的切换是通过外部的电源开关
来实现，开关关断时间在 200ms-3S 之内再次上
电为一次功能切换。
当 MODE 接芯片的 VSS 时，此时芯片工作两功能
状态：全电流和 1/3 电流。切换方式与上面描
述相同。
调光
芯片支持高频 PWM 调光，PWM 调光端口与使能端
口（EN）为复用。PWM 调光频率可以支持到
40KHz-200KHz。当该端口为低电平的时间超过
30ms，则进入关断状态，系统停止工作，知道端口电平为高。

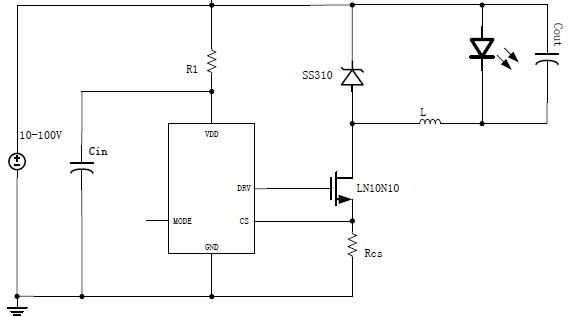

浮地模式应用：
共地模式应用：
产品技术资料下载
LN2551.PDF开路保护
通过连接于 FB 的电阻 Ra 和 Rb 决定开路保护电
压，开路保护电压可以通过公式 1.2*（1+Ra/Rb）
计算得到。
当检测到开路后，芯片自动进入停止工作模式，
输出变为。只有通过重新断电再次启动才可以
解除开路保护。
电感选择
在输入电压，输出电压及输出电路都已知的条
件下，电感值决定了电感电路纹波大小及连续
或者非连续工作模式。工作于临界模式时的电
感值为：
Lcri=Vo*(Vi-Vo)/2Vi*ILED*fs
电感取值在上式附近，可得到较优化的效率。
当采取无输出电容方案时，应选择稍大的电感
值，以使得电感电流工作在连续模式，较小 LED
上的电流纹波。当 LED 两端并联有输出电容时，
系统既可以工作在连续模式，也可以工作在非
连续模式。
短路保护
当出现 LED 短路时，系统会降低工作频率从而
减小输入电流。由于负载短路，芯片电源电压
会逐渐下降，并进入欠压保护状态，从而触发
芯片重新启动。
PCB设计
PCB设计
在设计 PCB 时应遵循以下原则：
VDD 的旁路电容需要尽量靠近芯片的 VDD 和 VSS。
电流采样的 CS 需要单独的线连接到电流采样电
容一端，芯片地以及其他信号地应分头接到暴
露电容的地端，即采用地线分离技术。减小功
率环路的面积，可减小 EMI 辐射。
浮地模式应用：
共地模式应用：
