CT0514
产品描述:CT0514是一个完善的单片锂离子电池恒流/恒压线形
电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。
更值得一提的是，CT0514专门设计适用于USB 的供电规
格。得益于内部的MOSFET 结构，在应用上不需要外部电
阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可
以控制充电电流以降低芯片温度。
充电电压被限定在4.2V，充电电流通过外部电阻调节。
在达到目标充电电压后，当充电电流降低到设定值的1/10
时，CT0514就会自动结束充电过程。当输入端（插头或USB
提供电源）拔掉后，CT0514自动进入低电流状态，电池漏
电流将降到2μA以下。CT0514还可被设置于停止工作状态，
使电源供电电流降到25μA。
CT0514采用独特的内部专利结构确保了电池接反时芯
片自动进入保护状态，确保IC 不被击穿导致电池自放电引起
事故。同时确保CT0514的ESD 能力达到7KV(HBM)。
其余特性包括：充电电流监测，输入低电压闭锁，自动
重新充电和充电已满及开始充电的标志。
产品指数:可编程使充电电流可达500mA.
不需要MOSFET，传感电阻和阻塞二极管
小的尺寸实现对锂离子电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
从USB接口管理单片锂离子电池
预设充电电压为4.2V ±1%
充电电流输出监控
充电状态指示标志
1/10充电电流终止
停止工作时提供25µA电流
2.9V涓流充电阈值电压
软启动限制浪涌电流电流
电池反接保护
ESD(HBM)>7KV
应用领域:手机，PDA，MP3
蓝牙应用
封装：
SOT-23-5L
SOT-89-5L
引脚分配| 引脚号 | 引脚名称 | |
| SOT-23-5L | SOT-89-5L | |
| 1 | 1 | CHRG |
| 2 | 2 | GND |
| 3 | 3 | BAT |
| 4 | 4 | VCC |
| 5 | 5 | PROG |
引脚功能CHRG（引脚1）：漏极开路充电状态输出。当充电时，CHRG端口被一个内置的N沟道MOSFET置于低电位。当充电完成时，CHRG呈现高阻态。当CT0514检测到低电锁定条件时，CHRG呈现高阻态。当在BAT引脚和地之间接一1µF的电容，就可以完成电池是否接好的指示，当没有电池时，LED灯会快速闪烁。
GND（引脚2）：接地端
BAT（引脚3）：充电电流输出端。给电池提供充电电流并控制浮动电压最终达到4.2V。一个内部精密电阻把这个引脚同停工时自动断电的浮动电压分开。电池接反时，内部保护电路保护VBAT的ESD二极管不被烧坏，同时GND与BAT之间形成大约0.7mA电路。
VCC（引脚4）：提供正电压输入。为充电器供电。VCC可以为4.25V到6.5V并且必须有至少1µF的旁路电容。如果BAT引脚端电压的VCC降到30 mV以内时，CT0514进入停工状态，并使BAT电流降到2µA以下。
PROG（引脚5）：充电电流编程，充电电流监控和关闭端。充电电流由一个精度为1%的接到地的电阻控制。在恒定充电电流状态时，此端口提供1V的电压。在所有状态下，此端口电压都可以用下面的公式测算充电电流：IBAT = (VPROG/RPROG)×1000。
PROG端口也可用来关闭充电器。把编程电阻同地端分离可以通过上拉的3µA电流源拉高PROG端口电压。当达到1.21V的极限停工电压值时，充当器进入停止工作状态，充电结束，输入电流降至25µA。此端口夹断电压大约2.4V。给此端口提供超过夹断电压的电压，将获得1.5 mA的高电流。再使PROG和地端结合将使充电器回到正常状态。
订购信息CT0514 ①②③④⑤⑥
| 标号 | 描述 | 标记 | 描述 | 标号 | 描述 | 标记 | 描述 |
| ① | 类型 | K | 有涓流充电 | ⑤ | 封装类型 | M | SOT-23-5 |
| P | SOT-89-5 | ||||||
| ②③ | 调整器输出电压 | 42 | 4.2 | ⑥ | 器件方向 | R | 正面 |
| ④ | 调整器输出电压精度 | 1 | ±1% | L | 反面 |

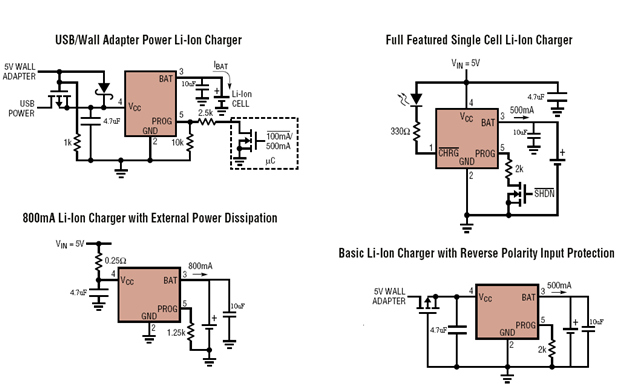

典型应用电路基本电路：
典型电路：
产品技术资料下载CT0514.PDF
