CT0516
产品描述:
CT0516 是可以对单节可充电锂电池进行恒流/恒压充电
的充电器电路。该器件内部包括功率晶体管,应用时不需要
外部的电流检测电阻和阻流二极管。CT0516 只需要极少的
外围元器件,并且符合USB 总线技术规范,非常适合于便
携式应用的领域。
热调制电路可以在器件的功耗比较大或者环境温度比较
高的时候将芯片温度控制在安全范围内。内部固定的恒压充
电电压为4.2V,充电电流通过一个外部电阻设置。当输入电
压(交流适配器或者USB 电源)掉电时,CT0516 自动进入
低功耗的睡眠模式,此时电池的电流消耗小于0.1μA。内置
防反灌保护电路,当电池电压高于输入电压时,自动关闭内置
功率MOSFET。其它功能包括输入电压过低锁存,自动再充
电,内置OVP 保护以及充电状态/充电结束状态指示等功能。
CT0516 采用散热增强型的8 管脚小外形封装ESOP-8
应用领域:
产品描述:
可编程使充电电流可达1.0A
不需要外部MOSFET,传感电阻和阻流二极管
小的尺寸实现对锂离子电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效率最高,没有热度过高的危险
从USB 接口管理单片锂离子电池
充电电流输出监控
充电状态指示标志和充满状态标志
1/10 充电电流终止
自动再充电
停止工作时提供40µA 电流
2.9V 涓流充电阈值电压
软启动限制浪涌电流电流
OVP 保护功能,输入高于6.8V,停止充电
当拔掉VIN 时,IC 不消耗电池能量
输出端具有防反灌保护功能
采用ESOP8
应用领域:
移动电话
数码相机
MP4 播放器
蓝牙应用
电子词典
便携式设备
各种充电器
移动电源

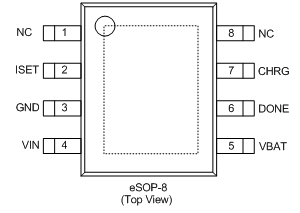

封装:
CT0516①②③④⑤
封装:
CT0516①②③④⑤
标号 | 描述 | 标记 | 描述 |
① | 类型 | X | 无涓流充电 |
Y | 有涓流充电 | ||
② | 调整器输出电压的第一部分 | 0 | 4.0 |
1 | 4.1 | ||
2 | 4.2 | ||
③ | 调整器输出电压的第二部分 | A | ②00 |
B | ②25 | ||
C | ②50 | ||
D | ②75 | ||
④ | 封装类型 | S | eSOP-8 |
⑤ | 器件方向 | R | 正面 |
L | 反面 |
ISET(引脚2):充电电流编程,充电电流监控和关闭端。充电电流由一个精度为1%的接到地的电阻控制。在恒定充电电流状态时,此端口提供1V的电压。在所有状态下,此端口电压都可以用下面的公式测算充电电流。
IBAT = (VISET/RISET) ×1000
ISET端口也可用来关闭充电器。把编程电阻同地端分离可以通过上拉的3µA电流源拉高ISET端口电压。当ISET电压超过1.21V时,充当器进入停止工作状态,充电结束,输入电流降至25µA。此端口夹断电压大约为2.4V。通过使ISET电阻与地端结合,充电器回到正常状态。
GND(引脚3):接地端,EXPOSED 管脚也需要跟引脚3相连。
VIN (引脚4):提供正电压输入。VIN管脚必须有至少1µF的旁路电容。当VIN降到BAT端电压30 mV以内时,CT0516停止充电,此时BAT端口的消耗电流小于0.1uA。
BAT (引脚5):将电池的正端连接到此管脚。在充满时,如果VIN没有移除,BAT消耗电流大约为2uA。在充电过程中,如果移除VIN,则BAT管脚的消耗电流小于0.1uA。
DONE(引脚6):当充电结束时,DONE管脚被内部开关拉到低电平,表示充电已经结束;否则DONE管脚处于高阻态。
CHRG(引脚7):当充电器向电池充电时,CHRG管脚被内部开关拉到低电平,表示充电正在进行;否则CHRG管脚处于高阻态。

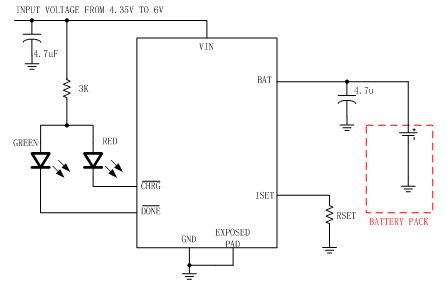

典型应用电路:
恒流/恒压电压4.2V充电应用
产品技术资料下载
CT0516.PDF
