CT0515
产品描述:CT0515是一款完善的单节锂电池恒流/恒压线性充电管理芯片。
较薄的尺寸和较小的封装使它适用于便携式产品的应用，
CT0515也适用于USB的供电电路。得益于内部的MOSFET结构，
在应用上不需要外部电阻和阻塞二极管。在高能量运行和外围温度较高时，
热反馈电路可以控制充电电流以降低芯片的温度。
CT0515内置电池反接保护电路，当电池正负极接反时，
芯片自动进入保护状态，停止充电，确保IC安全。
充电电压被设定在4.2V，充电电流可以通过外部电阻调节。
在达到目标充电电压后，当充电电流降低到设定值的1/10时，
CT0515就会自动结束充电过程。当输入端（插头或USB提供电源）拔掉后，
CT0515自动进入低电流状态，电池漏电流将降到2μA以下。
CT0515还可被设置于停止工作状态，使电源供电电流降到25μA。
其余特性包括：充电电流监测，输入低电压闭锁，
自动重新充电和充电已满及开始充电的标志。
产品指数:可编程充电电流可达500mA
不需要MOSFET，传感电阻和阻塞二极管
电池反接保护
小的尺寸实现对锂电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
从USB接口管理单节锂电池
预设充电电压为4.2V ±1%
充电电流输出监控
充电状态指示标志
1/10充电电流终止
停止充电时提供25μA电流
2.9V涓流充电阈值电压
软启动限制浪涌电流
ESD：HBM >7000V
应用领域:
应用领域:手机，PDA，MP3 蓝牙应用
封装
封装SOT-23-6L
引脚分配：
引脚功能
引脚分配：
引脚功能| 引脚号 | 引脚名称 |
| SOT-23-6L | |
| 1 | CHRG |
| 2 | GND |
| 3 | BAT |
| 4 | VCC |
| 5 | DONE |
| 6 | PROG |
CHRG（引脚1）：漏极开路充电状态输出。当充电时，CHRG端口被一个内置的N沟道MOSFET置于低电位。当充电完成、检测到低电锁定条件、检测到输入过高锁定条件时，CHRG呈现高阻态。
GND（引脚2）：接地端
BAT（引脚3）：充电电流输出端。给电池提供充电电流并控制浮动电压最终达到4.2V。一个内部精密电阻把这个引脚同停工时自动断电的浮动电压分开。
VCC（引脚4）：提供正电压输入。为充电器供电。VCC必须有至少1µF的旁路电容。当VCC端电压降到BAT端电压值的30 mV以内时，CT0515进入关断状态，并使BAT电流降到2µA以下。
DONE(引脚5)：充满指示输出。当充满电时，DONE端口被一个内置的N沟道MOSFET置于低点位。在充电过程中、检测到低电锁定条件时，DONE呈现高阻状态。
PROG（引脚6）：充电电流编程，充电电流监控和关闭端。充电电流由一个精度为1%的接到地的电阻控制。在恒定充电电流状态时，此端口提供1V的电压。在所有状态下，此端口电压都可以用下面的公式测算充电电流：
IBAT = (VPROG/RPROG)×1000
PROG端口也可用来关闭充电器。断开编程电阻，使得PROG端悬空。当达到1.21V的阈值关断电压时，充当器进入关断状态，充电结束，输入电流降至25µA。此端口钳位电压大约为2.4V。给此端口提供超过2.4V的电压，电流将达到1.5 mA。重新将PROG接地将使充电器回到正常状态。

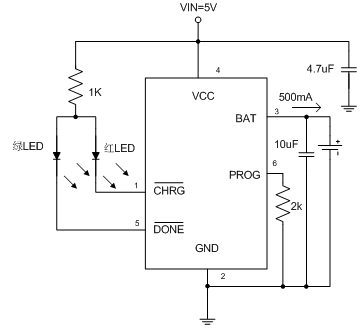

典型应用电路基本电路
状态指示| 状态 | 充电 | 充满 | 无电池 | 故障 |
| CHRG (红) | 亮 | 灭 | 闪 | 灭 |
| DONE（绿） | 灭 | 亮 | 亮 | 灭 |
绝对最大额定值| 参数 | 标号 | 最大额定值 | 单位 | |
| 输入电压 | Vcc | VSS-0.3～VSS+10 | V | |
| PROG 端电压 | Vprog | VSS-0.3～Vcc+0.3 | ||
| BAT 端电压 | Vbat | Vss-0.3～7 | ||
| CHAG端电压 | Vchrg | VSS-0.3～VSS+10 | ||
| 容许功耗 | PD | SOT-23-6L | 250 | mW |
| BAT 端电流 | Ibat | 500 | mA | |
| PROG端电流 | Iprog | 800 | uA | |
| 工作外围温度 | Topa | -40～+85 | °C | |
| 存储温度 | Tstr | -65～+125 | ||
