产品描述:
SM7025是采用电流模式PWM控制方式的功率电源开关芯片,
集成高压启动电路和高压功率管,
为低成本开关电源系统提供高性价比的解决方案。
芯片应用于BUCK系统方案,支持12V/18V输出电压,
很方便的应用于小家电产品领域。
并提供了过温、过流、过压、欠压等完善的保护功能,
保证了系统的可靠性。
产品指数:
拓扑结构支持:低成本BUCK、 BUCK-BOOST等方案
采用700V单芯片集成工艺 u 85Vac~265Vac宽电压输入
待机功耗小于120mW@220Vac u
集成高压启动电路
集成高压功率开关
60KHz固定开关频率
内置抖频技术,提升EMC性能
电流模式PWM控制方式
内置过温、过流、过压、欠压 等保护功能
内置软启动
内置智能软驱动技术(提高 EMC性能)
封装形式:SOP8
应用领域:
电磁炉、电饭煲、电压力锅等 小家电产品电源

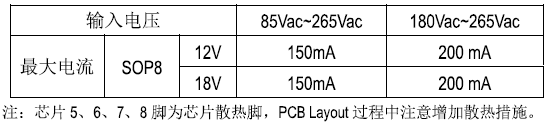

输出功率表:

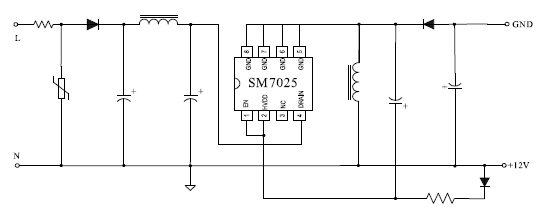

SM7025 12V典型示意电路图:

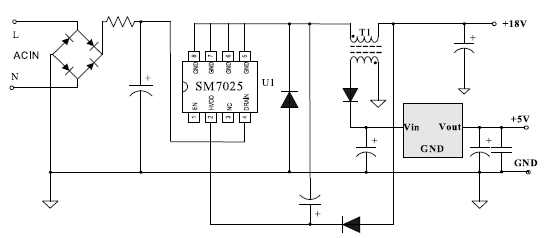

SM7025 18V典型示意电路图:
:
管脚示意图:
管脚说明:
名称 | 管脚顺序 | 管脚说明 |
EN | 1 |
EN和HVDD短接,系统输出12V
EN悬空,单独接HVDD:系统输出18V
|
HVDD | 2 | |
DRAIN | 4 | 内置高压MOS管的DRAIN,同时芯片启动时,也做芯片的启动脚 |
NC | 3 | 悬空脚 |
GND | 5,6,7,8 | 芯片地,同时也是内置高压MOS管SOURCE端口 |

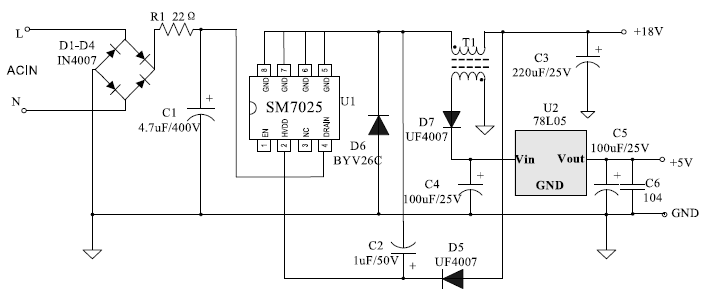

SM7025电磁炉电源应用方案原理图:

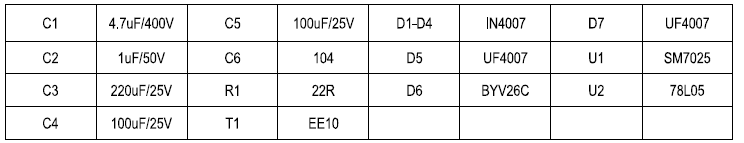

SM7025电磁炉电源BOM表:
产品技术资料下载
SM7025.PDF
