产品描述:
SM7035 是一款恒压控制芯片,芯片工作在固定频率模式,内置CS电阻。
恒压精度可以达到全电压范围± 5%,外围元件少,方案成本低。
SM7035 具有自恢复的输出开短路等多重保护功能,,以提高系统可
靠性。
产品指数:
宽电压85Vac~265Vac 输入
恒压精度±5%
拓扑结构支持:BUCK/FLYBACK/BUCK-BOOST
可使用贴片电感或棒形电感
内置自恢复输出开短路保护功能
外围元件少
成本低
封装形式:DIP8、SOP8
应用领域:
小家电应用
待机电源
MCU 或功能模组供电电源
SM7035/SM7035P管脚图:
SM7035/SM7035P输出功率表:
输入电压范围:85Vac~265Vac | ||
封装形式 | 输出电压 | 输出电流 |
SOP8 | 3.3V~9V | 200mA |
DIP8 | 3.3V~9V | 250mA |

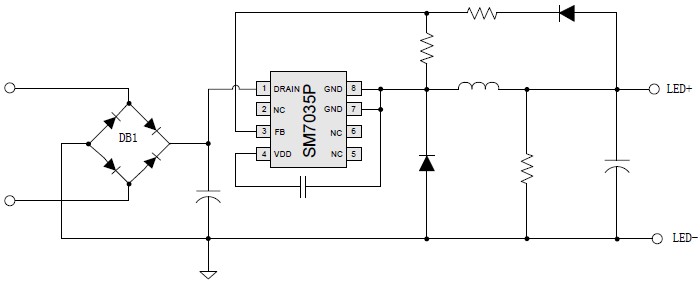

SM7035/SM7035P典型示意电路图:

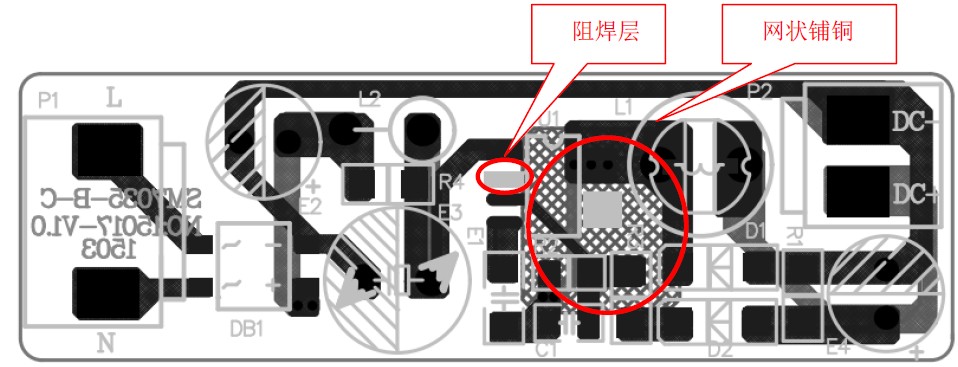

PCB layout 注意事项:
简要说明:
SOP8/DIP8 | 初级环路与次的走线距离尽量粗而短,以便更容易通过 EMC测试 。 高压信号与低分开走线,避免对反馈产生干扰。
芯片 VDD 及 FB 的 地尽量靠近芯片的 地尽量靠近芯片GNDGND 。
IC 的 7、8脚 GND GND需要铺铜处理,面积建议大于 8*8mm 8*8mm8*8mm,以降低芯片的温度。
|
典型应用方案:
SM7035P驱动芯片 5V/200mA BUCK 系统方案:

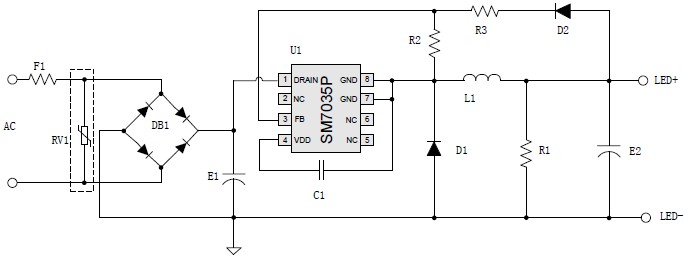

原理图:
BOM 清单:
位号 | 参数 | 位号 | 参数 |
F1 | 10R/0.25W | D2 | RS1M |
RV1(安规元件) | 7D471 | C1 | 4.7uF/16V |
DB1 | MB6S | E1 | 2.2uf/400V |
R1 | 1K/0805 | E2 | 330uf/10V |
R2 | 39K/0805 | L1 | 470uH/5845 封装 |
R3 | 68K/0805 | U1 | SM7035P |
D1 | ES1J |
产品技术资料下载
SM7035.PDF
