LED太阳能草坪灯驱动方案
(2016-07-26 09:13:59)
LED草坪灯分为:传统草坪灯,智能型草坪灯,恒流型草坪灯,时空型草坪灯,特殊功能草坪灯。QX5252传统草坪灯:
1,外围元器件少,由色环电感控制电流(IC+电感)
2,可做大电流输出,0-80mA通用
3,放电曲线较为平滑(如图一)
4,带过放保护,
5,封装形式:SOT23-5,TO-94

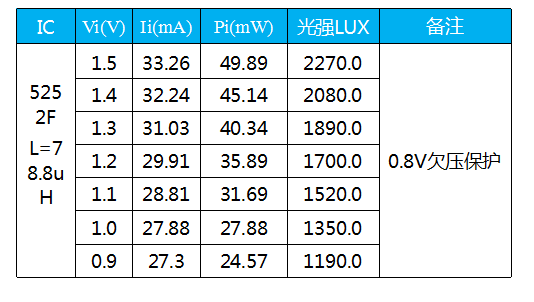

放电曲线图:

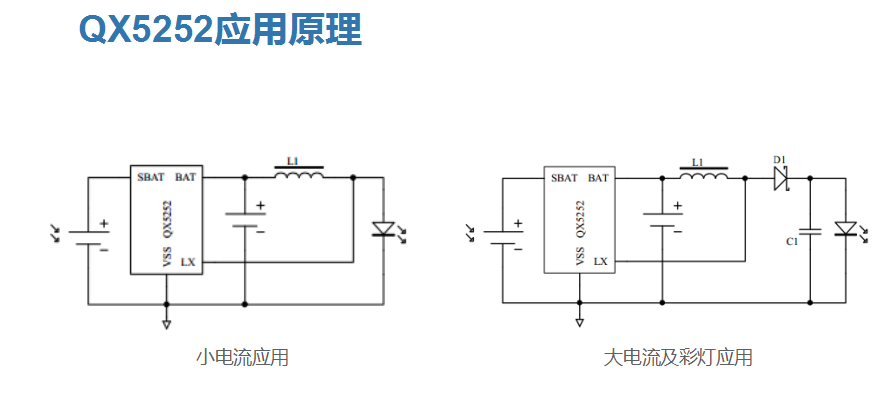

QX5252应用原理:
QX5252应用原理:
QX1803智能型草坪灯目的:
为用户减少电池容量和SOLAR的成本,形成系统成本优势,降低生产过程中的隐形成本,且解决一致性问题。
为用户减少电池容量和SOLAR的成本,形成系统成本优势,降低生产过程中的隐形成本,且解决一致性问题。

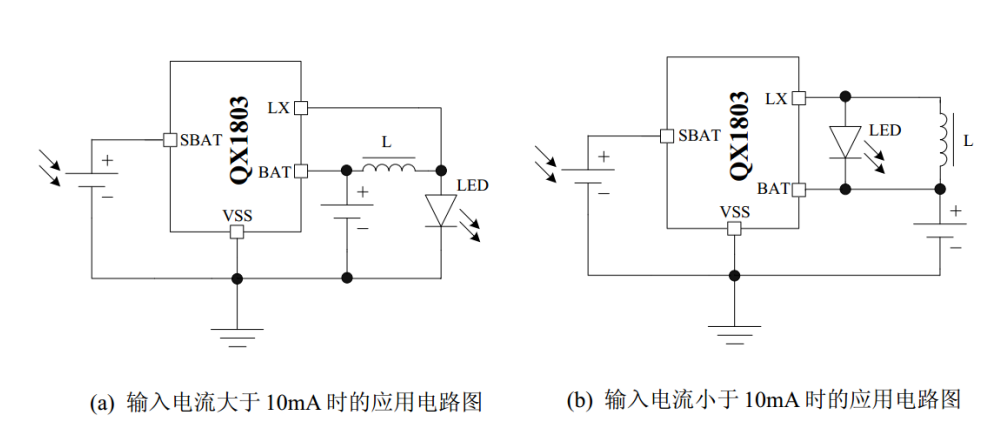

QX1803应用原理图:
QX1803优势:
1,与传统草坪灯脚位封装兼容,无需改版
2,可做大电流输出,3-80mA通用
3,放电曲线较为平滑,延长照明时间
4,输入电流不受LED开启电压的影响
5,外围简单

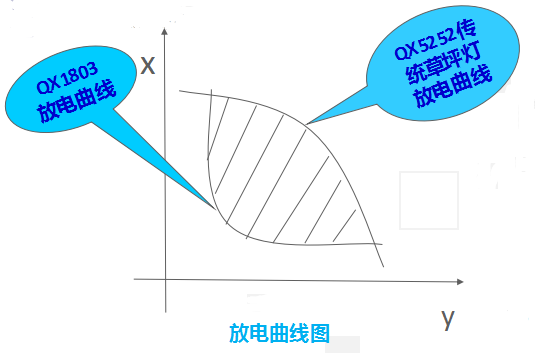

放电曲线图:
X=输入电压 Y=输出电压
通过改变输出电流的曲线,即由原来的平坦下降改成线性下降,并满足初始流明和工作时间的要求。以进一步节约太阳能电池片的面积和电池的容量。最终达到大幅度降低成本的目的。

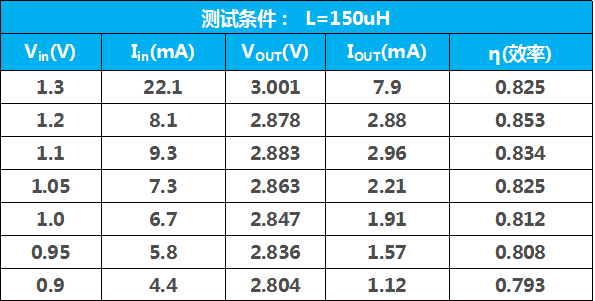

QX1803用户测试数据:
太阳能板:节省30-50%太阳能板
电池容量:节省30-50%电池容量
RX系列的特性:为R系列的廉价版,只确保初始亮度达到设计值和工作时间达到8小时,如R2X则表示初始亮度可达到2LM,之后随着电池电量的下降亮度会有明显下降。
太阳能板:节省30-50%太阳能板
更改后的优势:根据实际电性能的需求,对电池容量做了更新(以往是为了配合市场销售策略,对电池容量做梯度分布,让配置间有明显的差别),在保持性能不变前提下降低电池容量,从而降低成本,同时减少电池种类。
LED太阳能草坪传统方案的设计采用了超级电容和集成的DC-DC芯片,因而整个电路设计简单,可靠性高,属于绿色环保产品。目前,此设计已经成功应用于实际产品之中。
