太阳能草坪灯驱动方案
(2016-07-26 10:45:00)
太阳能草坪灯主要利用太阳能电池的能源来进行工作,当白天太阳光照射在太阳能电池上,把光能转变成电能存贮在蓄电池中,再由蓄电池在晚间为草坪灯的LED(发光二极管)提供电源。其优点主要为安全、节能、方便、环保等。太阳能草坪灯分为:恒流型草坪灯,时空型草坪灯,特殊功能草坪灯。QX5259恒流型草坪灯优势:

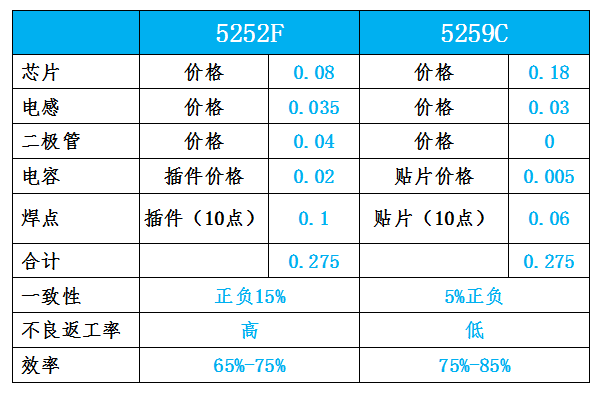

传统型草坪灯与恒流型贴片草坪灯成本对比
在PCBA成本不变的情况下,降低生产 过程中的隐形成本,且解决一致性问题.
1:高效率>85%(内部集成肖特基二极管
2:贴片封装节约加工成本
3:电阻控制输出电流精度,生产一致性好
4:电池电量和太阳能电池片面积都减小, 大大节约系统成本
5:1.2V高于传统草坪灯12-15%
6:1.0V高于传统草坪灯20-30%

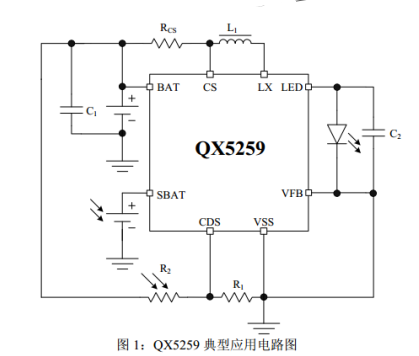

QX5259恒流型草坪灯应用图
QX5255时控型草坪灯
1,工作模式由开关选择,LED电流大小由外接电阻设定
2,模式一:夜间前5小时LED按全亮,后5小时LED 半亮,然后关断。
3,模式二:夜间前亮6小时 ,然后关断。
4,高效率>85%

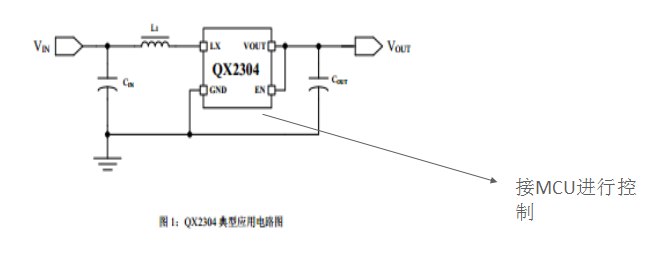

QX2304功能型草坪灯 :
- 可配合MCU进行调光调模式
- 低功耗(静态电流:13uA),高效率(最高效率:92%)
- 可选输出电压:1.9V~3.3V,恒压输出,可适用七彩草坪灯
- 低启动电压:0.65V;内置肖特基二极管。5,低纹波,低噪声
-
最高工作频率:300 KHz
1,宽输入电压范围:2.5V~100V
2,高效率:可高达95%
3,最大工作频率:1MHz (调光)
4,芯片供电欠压保护:2.5V
5,封装形式:SOP-8

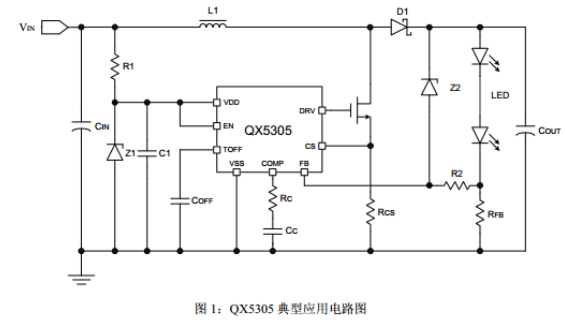

QX5305大功率电路图
太阳能草坪传统方案的设计采用了超级电容和集成的DC-DC芯片,因而整个电路设计简单,可靠性高,属于绿色环保产品。目前,此设计已经成功应用于实际产品之中。
