LED照明驱动系列产品介绍（一）隔离式
(2016-08-02 20:20:10)

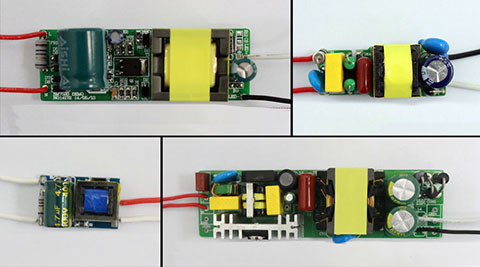

本公司代理的LED照明驱动IC共分六大系列，本期重点“秀”隔离恒流和高功率因数隔离式恒流系列
LED照明驱动IC共分六类产品：隔离式恒流，高功率因数隔离式恒流、非隔离恒流、高功率因数非隔离恒流、线性恒流，智能线性恒流。在前面的微信中，我司发布了“浅谈电压参数与成本（一）”主要是介绍了不同的参数对应不同的系列与成本。本期重点“秀”隔离恒流与高功率因数隔离式恒流系列的参数和“长相”。
一、隔离式LED照明驱动系列

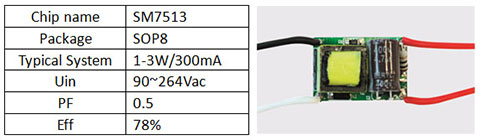

1.1 SM7513 1W~3W LED隔离恒流驱动电源：
产品描述:SM7513 是应用于离线式小功率AC/DC开关电源的高性能的
原边反馈控制功率开关芯片，在全电压输入范围内实现高精度恒流输出，
精度小于±3%，无需环路补偿，并可使系统节省光耦，
TL431以及变压器辅助绕组等元件，降低成本。
芯片内部集成了逐周期峰值电流限制，
输出开/短路保护和开机软启动等保护功能，以提高系统的可靠性。
产品特点:拓扑结构支持：反激及低成本BUCK-BOOST
采用730V 单芯片集成工艺
宽电压85Vac~265Vac 输入电压范围内恒流精度小于±3%
全电压范围内兼容1-3W
明微专利的无需辅助绕组的原边反馈控制技术可使系统节省光耦、431 等元件
无需环路补偿
内置前沿消隐电路(LEB)
逐周期峰值电流比较
输出开/短路保护
内置开机软启动
无需FB 反馈回路
封装形式：SOP8

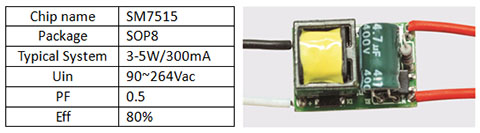

1.2 SM7515 3W~5W LED隔离恒流驱动电源：
产品描述:SM7515是应用于离线式小功率AC/DC 开关电源的高性能的
原边反馈控制功率开关芯片，在全电压输入范围内实现高精度恒流输出，
精度小于±5%，无需环路补偿，并可使系统节省光耦，
TL431 以及变压器辅助绕组等元件，降低成本。
芯片内部集成了逐周期峰值电流限制，
输出开/短路保护和开机软启动等保护功能，以提高系统的可靠性。
产品特点:拓扑结构支持：反激及低成本BUCK-BOOST
采用730V 单芯片集成工艺
宽电压85Vac~265Vac 输入电压范围内恒流精度小于±5%
全电压范围内兼容3~5W
明微专利的无需辅助绕组的原反馈控制技术可使系统节省光耦、431 等元件
无需环路补偿
内置前沿消隐电路(LEB)
逐周期峰值电流比较
输出开/短路保护
内置开机软启动
无需FB 反馈引脚
封装形式：SOP8

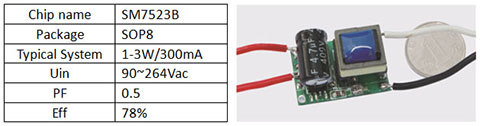

1.3 SM7523B 1W~3W LED隔离恒流驱动电源：
产品描述:SM7523B 是应用于离线式小功率AC/DC 开关电源的高性能的
原边反馈控制功率开关芯片，在全电压输入范围内实现高精度恒流输出，
精度小于±5%，无需环路补偿，并可使系统节省光耦，
TL431 以及变压器辅助绕组等元件，降低成本.
芯片内部集成了逐周期峰值电流限制，FB 过压保护，
输出开/短路保护和开机软启动等保护功能，以提高系统的可靠性。
产品特点:拓扑结构支持：反激及低成本BUCK-BOOST
采用730V 单芯片集成工艺
宽电压85Vac~265Vac 输入电压范围内恒流精度小于±5%
全电压范围内兼容1~3W
明微专利的无需辅助绕组的原边反馈控制技术可使系统节省光耦、431 等元件
无需环路补偿
内置前沿消隐电路(LEB)
逐周期峰值电流比较
输出开/短路保护
内置开机软启动
内置FB 过压保护及短路保护等功能
封装形式：SOP8

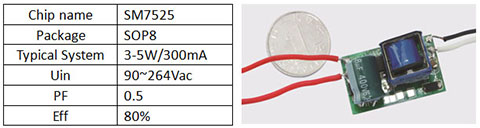

1.4 SM7525 3W~5W LED隔离恒流驱动电源：
产品描述:SM7525是应用于离线式小功率AC/DC开关电源的高性能的
原边反馈控制功率开关芯片，在全电压输入范围内实现高精度恒流输出，
精度小于±5%，无需环路补偿，并可使系统节省光耦，
TL431 以及变压器辅助绕组等元件，降低成本。
芯片内部集成了逐周期峰值电流限制，FB 过压保护，
输出开/短路保护和开机软启动等保护功能，以提高系统的可靠性。
产品特点:拓扑结构支持：反激及低成本BUCK-Boost
采用730V 单芯片集成工艺
宽电压85Vac~265Vac 输入电压范围内恒流精度小于±5%
全电压范围内兼容1~5W
明微专利的无需辅助绕组的原边反馈控制技术可使系统节省光耦、431 等元件
无需环路补偿
内置前沿消隐电路(LEB)
逐周期峰值电流比较
输出开/短路保护 内置开机软启动
内置FB 过压保护及短路保护等功能
封装形式：SOP8
二、高功率因数 隔离式LED照明驱动系列：

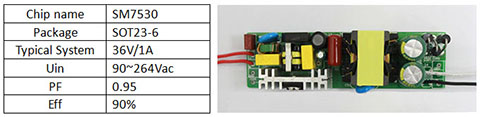

2.1 SM7530 36V/1A 36W 隔离LED驱动照明电源：
产品描述:SM7530 是一款单级、带有源高功率因数校正的
高精度高效率的原边反馈LED恒流驱动控制芯片。
采用我司的恒流控制技术，输入无需电解电容。
适用于85Vac~265Vac 全范围输入电压，
恒流精度可达到±5%，PF 值大于0.9。
SM7530 主要适用于高亮的LED 驱动器，
可实现高功率因素和恒定的输出电流。
外围器件少，方案成本低，具有输出开、短路保护特性。
可通过EFT、雷击浪涌等可靠性测试，亦可通过3C、UL、CE 等认证标准。
产品特点:宽电压85Vac~265Vac 输入
恒流精度±5%
支持无输入电解电容方案支持PF 值大于0.9 的应用
恒流控制专利技术
电感电流临界导通模式
内置自恢复的输出开短路保护功能
封装形式： SOT23-6
应用领域:T5、T8 日光灯
吸顶灯、平板灯等
DC/DC 或AC/DC 的LED 驱动器
LED 信号灯和装饰灯

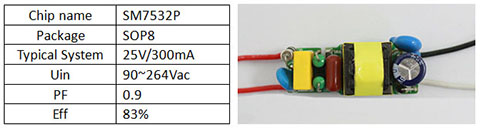

2.2 SM7532P 25V/300mA 高PF LED驱动照明电源：
产品描述:SM7532PC是一款单级、带有源高功率因数校正的
高精度高效率的原边反馈LED 恒流驱动控制芯片。
采用我司的恒流控制技术，输入无需电解电容。
适用于85Vac~265Vac 全范围输入电压，恒流精度可达到±5%，PF 值大于0.9。
SM7532PC主要适用于高亮的LED 驱动器，
可实现高功率因素和恒定的输出电流。
外围器件少，方案成本低，具有输出开、短路保护特性。
可通过EFT、雷击浪涌等可靠性测试，亦可通过3C、UL、CE 等认证标准。
产品特点:宽输入电压范围85Vac~265Vac
恒流精度±5%
功率因素PF>0.9
支持无输入电解电容方案
恒流控制专利技术
电感电流临界导通模式
内置自恢复的输出开短路保护功能
内封功率MOS 管
封装形式： SOP7
应用领域:T5、T8 日光灯
吸顶灯、平板灯等
DC/DC或AC/DCLED驱动器
LED信号灯和装饰灯
三、小结
隔离式与高功率因数隔离式驱动电源主要应用在输出规格中电流较大的场合，同时由于驱动电源是隔离式的，输出与高压电网是隔离的，并且可以做外置电源。同时，在后续我们将陆续介绍非隔离式以及线性恒流驱动IC。
