产品描述:

YX8232B是一颗两功能手电筒LED 驱动芯片，

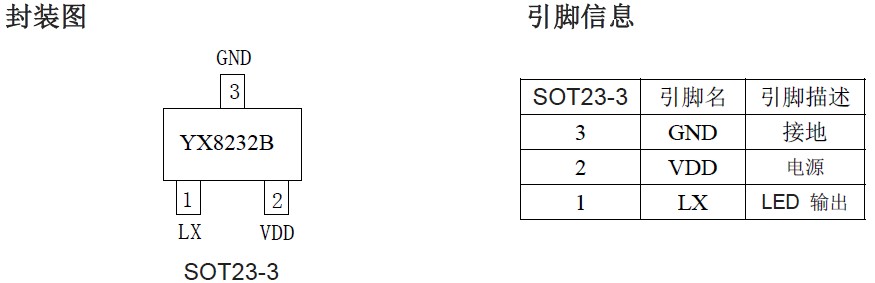

采用了极小的SOT23-3 封装形式，仅需要一颗电容

器件，使用方便、节省系统的成本。三节干电池或

一节锂电池可以驱动3-5W 的LED。YX8232A 通过开

关关断接通来变换输出模式,可以实现亮度调节和

暴闪功能。YX8232B 采用无铅封装。

产品指数:
2种循环模式：全亮，暴闪

通过开关关断/接通来调节2 种模式变换

工作电压： 2.5V to 5V

效率高达92%

应用领域:

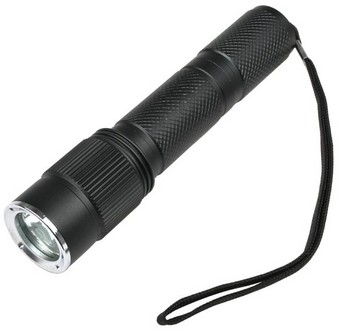

LED手电筒，LED头灯, LED照明装饰灯等等

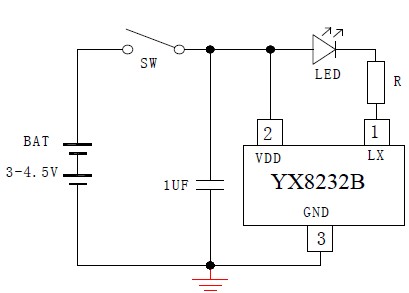

典型应用图：

说明:

1.两种模式转换是通过开断开关ＳＷ来实现的

2.调节电阻R 的阻值大小可以调节LED 上的电流

电阻阻值越小电流越大,选用电阻时请注意要

根据电流的大小选择功率满足要求的电阻,否

则电会烧坏电阻或IC.

3.驱动最大流为1.4A
