YX8253
产品描述:
YX8253是一颗用轻触开关控制功能切换的手电筒LED功能驱动芯片,可以直接驱动1-5W LED,
采用了极小的SOT23-6 封装形式,仅需要一颗电容器件,可节省PCB 空间,又节省系统的成本。
三节干电池或一节锂电可以驱动1-5W 的LED。通过轻触开关控制LED 不同功能变化。
产品指数:
采用了极小的SOT23-6 封装形式,仅需要一颗电容器件,可节省PCB 空间,又节省系统的成本。
三节干电池或一节锂电可以驱动1-5W 的LED。通过轻触开关控制LED 不同功能变化。
产品指数:
3 种循环模式:全亮,25%亮度,暴闪(8HZ)
长按开关3S 则切换到SOS 模式
工作电压: 2.5V to 5V
效率高达92%
应用领域:
LED手电筒,LED头灯, LED照明装饰灯等等

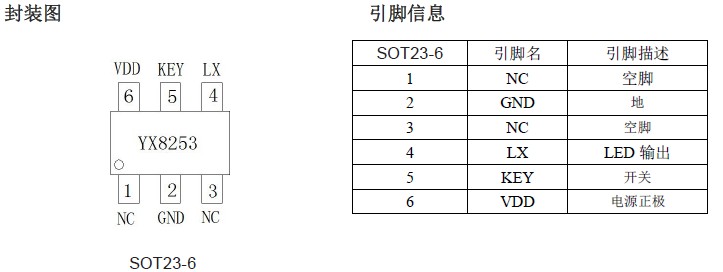

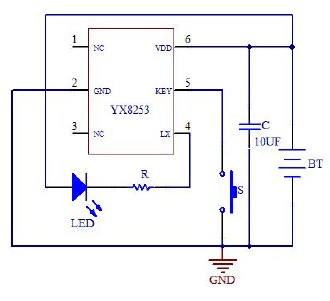

型应用图:

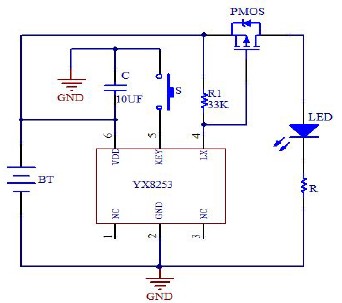

扩流应用:
应用领域:
LED手电筒,LED头灯, LED照明装饰灯等等
型应用图:
扩流应用:
应用说明:
功能切换
YX8253 共有四种功能,上电后LED关闭通过按轻触开关切换LED全亮—25%—暴闪8HZ—关功能,
在任何状态下长按开关3S 则切换到SOS 功能状态,在此状态下再轻按开关则关闭LED。
在任何状态下长按开关3S 则切换到SOS 功能状态,在此状态下再轻按开关则关闭LED。
电流调节
LED 电流通过调节电阻R 来实现,可以按所需要的电流调节电阻R 的大小,
注意电流的调节要在YX8253 的最大电流2A 内,
并且电阻的功率要适合,否则不能正常工作。
注意电流的调节要在YX8253 的最大电流2A 内,
并且电阻的功率要适合,否则不能正常工作。
