YX601


  产品描述:
YX601是一款大功率高亮度LED驱动芯片,可以提供1A的电流驱动3W的LED。
具有高效率,低功耗等特点,适用于电池供电的LED照明设备。
YX601具有开路保护和过温保护。
YX601需要使用两颗10uF(或者更大)的瓷片电容,来保证电路性能的稳定。
YX601完全兼容PAM2803功能/CX2803 led恒流DC-DC升压驱动芯片。
YX601可工作于-40℃~+85℃。


 产品指数:
1A 最大输出电流
95mV 的低反馈电压
低静态电流
LED开路保护
过温保护
无铅封装

 应用领域:
LED 照明系统
自行车灯
LED射灯
强光手电筒
数码相机闪光灯

 型应用图:

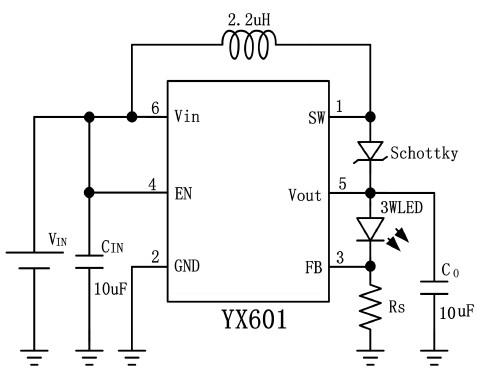

YX601_DC-DC升压恒流IC应用原理图

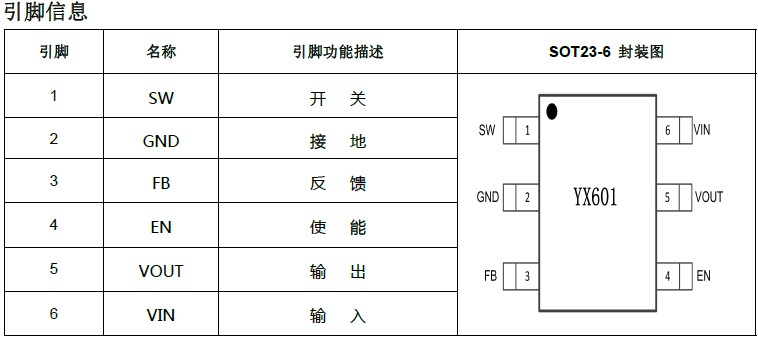

YX601封装引脚信息

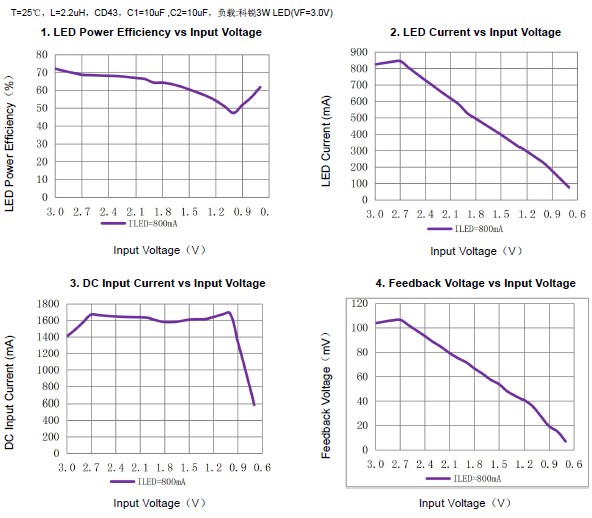

典型特性曲线:
DC-DC升压LED恒流芯片



 功能描述
工作原理:
YX601是一款升压DC-DC转换器,可提供稳定的输出电
流。其开关频率为恒定的1.0MHz,允许使用较小值的外
部电感和电容。
YX601主要是应用于一节或两节干电池,负载LED驱动
电流可达1A。其LED电流可通过外部电流检测电阻Rs
连接反馈引脚(FB)与接地之间进行编程。95mV的低
反馈电压降低了功率损耗以。其内部集成1.8A,100mΩ
的NMOS开关管,可保证即使在重负载时仍有很高的工
作效率。在关机模式下,反馈电阻Rs和负载完全断开连
接,静态电流可低至1uA以下。

 EN使能控制
EN端可控制系统的工作状态:
当EN端低于0.30V时,系统会关断输出,进入休眠状态;
当EN端高于0.60V时,系统将打开输出,进入工作状态。

外部器件选择
输入输出电容(CIN、CO)
(1)使用低ESR电容,可以有效控制输入输出纹波。
(2)使用低漏电流电容,推荐使用10uF X5R/X7R型号。

电感(L1)
(1)使用低DCR电感,可有效提高工作效率。
(2)为保证大电流下正常工作,需选用允许通过电流的电感,推荐使用2.2uH/2A。

肖特基二极管(D1)
(1)使用低VF值肖特基二极管,可有效提高工作效率。
(2)为保证大电流下正常工作,需选用允许通过电流的肖特基二极管,推荐使用SS24/2A。

采样电阻(Rs)
(1)为了精确调节LED电流,推荐使用1%精度电阻。
(2)为保证大电流下正常工作,请注意电阻耗散功率。
(3)可通过Rs来调节ILED恒流电流,公式如下:
                                      公式
其中:
ILED是LED驱动电流;
RS是采样电阻;
95mV为内部基准电压。
                             采样电阻的选择推荐


应用注意
应用中为保证系统工作的稳定性,在Vin引脚与GND引脚
间及Vout引脚与GND引脚间外接滤波电容,电容值推荐
10μF/16V。
PCB布局时电容尽量靠近芯片引脚端。


  产品技术资料下载
YX601.PDF
