YX6620
DC/DC恒流芯片描述：
YX6620 是一款高效稳定的高亮度LED 恒流驱动芯片，
内置高精度比较器，固定关断时间控制电路，恒流驱动
电路等，适合单个或多个大功率LED 串并联使用。
YX6620 采用固定关断时间的峰值电流控制方式，其工
作频率最高可达1MHz，可使外部电感和滤波电容体积
减小，效率提高，节省PCB 面积。在EN 端加PWM
信号，可调节LED 灯的亮度。
YX6620 通过调节外置电流检测电阻的阻值来设置流过
LED 灯的电流，从而设置LED 灯的亮度，流过LED 灯
的电流可从几十毫安到2.5A。
YX6220可工作于-40℃~+85℃。
特性：
宽输入电压范围：2.5V~24V
高效率：可高达90%
典型内部集成稳压源值：3.5V
最大工作频率：1MHz
芯片供电欠压保护：2.5V
亮度可调：EN 端加PWM 信号，低电平有效,可直接与3 功能5 功能芯片或MCU的输出连接
关断时间可调
应用范围：
LED 照明系统
自行车灯
LED射灯
强光手电筒
典型应用：
功能描述
典型应用：
功能描述
工作原理
YX6620采用峰值电流检测和固定关断时间的控制方式。
电路工作在开关管导通和关断两种状态。

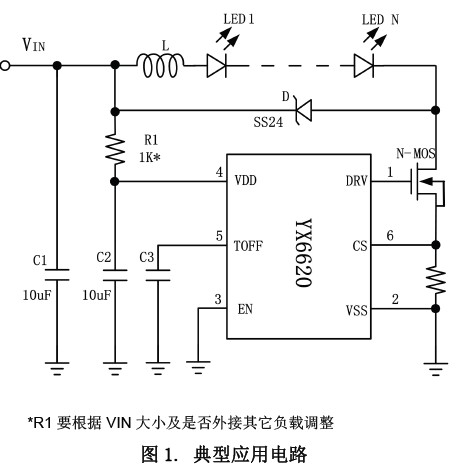

参见图1所示的典型应用电路图，当MOS开关管处于导通
状态时，输入电压VIN通过LED灯、电感L、MOS开关管、
电流检测电阻RCS对电感充电，流过电感的电流随充电时
间逐渐增大，当电流检测电阻RCS上的电压降达到电流检
测阈值电压VCS_TH时，控制电路使得DRV输出端变为低电
平并关断MOS开关管。
当MOS开关管处于关断状态时，电感通过由LED灯、续
流二极管DFW以及电感自身组成的环路对电感储能放电。
MOS开关管在关断一个固定的时间TOFF后，重新回到导
通状态，并重复以上导通与关断过程。
TOFF设置
固定关断时间可由连接到TOFF引脚端的电容COFF设定：
TOFF = 0.6 * 150KΩ * ( COFF + 12.22pF )
如果不外接COFF，YX6620内部将关断时间设定为1.1μs。
LED输出电流由电流采样RCS以及TOFF等参数设定：
LED输出电流由电流采样RCS以及TOFF等参数设定：
其中：VLED是LED的正向导通压降，L是电感值,注意选用
满足功率的RCS。
电感取值
为保证系统的输出恒流特性，电感电流应工作在连续模
式，要求的最小电感取值为：
系统工作频率
系统工作频率FS由下式确定：
控制使能EN
EN端有内置上拉，悬空时输出关断，外接低电平芯片工
作，可接PWM调光信号。
增加调光控制的应用方式:

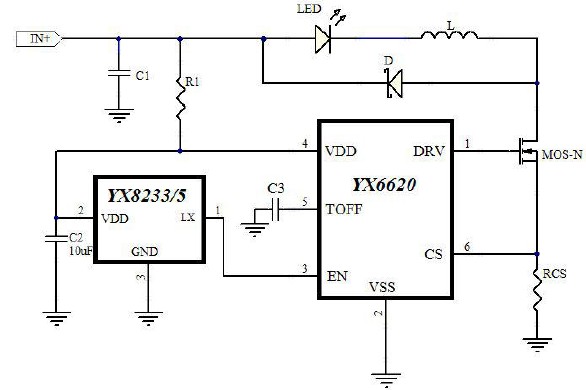

(1) YX6620+3 功能/5 功能芯片应用原理图（手电筒典型用法）

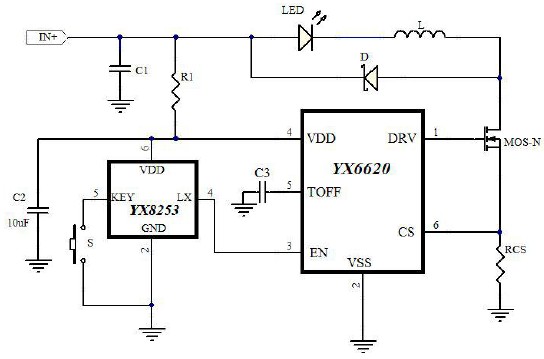

(2) YX6620+轻触3功能芯片应用原理图（车灯，头灯，手电筒典型用法）
