YX6623降压大功率LED 恒流三功驱动芯片概述：

YX6623 是一款高效稳定的高亮度LED

恒流LED 三功能驱动芯片，内置高精度比

较器，固定关断时间控制电路，恒流驱动

电路，三功能控制电路等，适合单个或多

个大功率LED 串并联使用。

YX6623 采用固定关断时间的峰值电流

控制方式，其工作频率最高可达1MHz，可

使外部电感和滤波电容体积减小，效率提高，

节省PCB 面积。关断时间最小为1uS，并可

通过外部电容进行调节，通断电可调节LED

全亮-25%亮-暴闪三种输出模式。

YX6623 通过调节外置电流检测电阻的

阻值来设置流过LED 灯的电流，从而设置

LED 灯的亮度，流过LED 灯的电流可从几

十毫安到2.5A
采SOP8 封装形式

特性：

宽输入电压范围：2.5V~24V

高效率：可高达90%

三种功能输出：100%亮—25%亮—暴闪（8HZ）

内部集成稳压源3.6V（典型）

最大工作频率：1MHz

芯片供电欠压保护：2.5V

峰值电流采样电压：250mV

关断时间可调

应用领域：

LED照明系统

自行车灯

LED射灯

强光手电筒

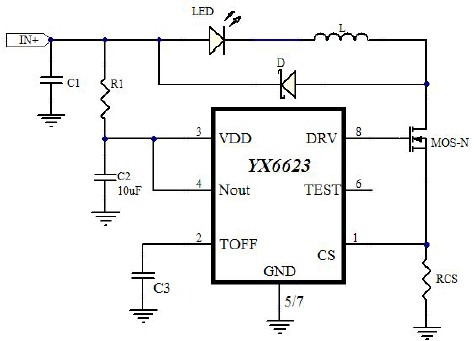

典型应用图：

特性参数(环境温度25℃，L=10UH、CD74，C1=10UF 、C2=10UF C3 不接，负载科锐T6 LED)

产品技术资料下载

YX6623.PDF
