YX8615A
产品描述:
YX8615A 是一款两功能太阳能灯串控制芯片,
适用于1-2 节1.2V 充电电池供电的太阳能产品中,两种功能为常亮和闪亮功能。
适用于1-2 节1.2V 充电电池供电的太阳能产品中,两种功能为常亮和闪亮功能。
太阳能LED 灯串控制器YX8615A 是我公司根据太阳能LED灯串
工作特点专门研制的功能性灯串控制芯片,
主要功能有升压、光控、LED 功能驱动、太阳能充电等。
工作特点专门研制的功能性灯串控制芯片,
主要功能有升压、光控、LED 功能驱动、太阳能充电等。
该控制器具有高转换效率:80~85%(典型值),
可以减少太阳能电池的功率要求;输出电流可调、外围元件少、闪灯频率可调等特点。
可以减少太阳能电池的功率要求;输出电流可调、外围元件少、闪灯频率可调等特点。
产品指数:
高效率:80~85%(典型值),可充分利用太阳能电池
高效率:80~85%(典型值),可充分利用太阳能电池
LED的闪烁频率调
输入电流可调,电流范围:8-200mA
低使能电压,确保灯具在外界光线足够暗的时候才开启
使能控制具有施密特性能,保证灯具亮暗转换时的稳定性
外围器件少,仅需2 个:1 个电阻和1 个电感

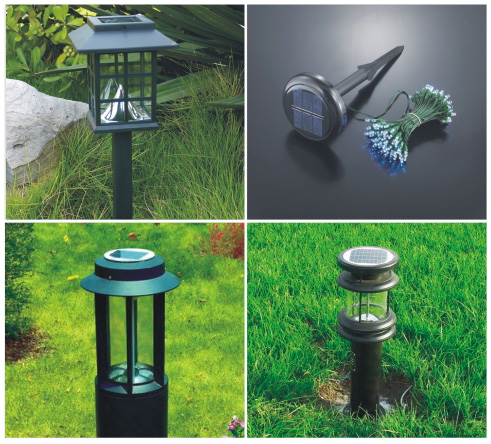

应用领域:
1-2 节1.2V 供电的太阳能产品
1 到200 颗LED 并联灯串

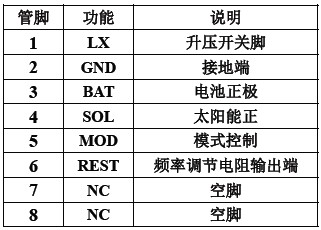

YX8615A 升压太阳能光控LED灯串芯片 DIP8、SOP8 封装形式及管脚分布
应用原理图

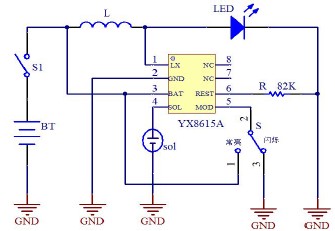

一、1 节1.2V 电池典型应用图(白光)

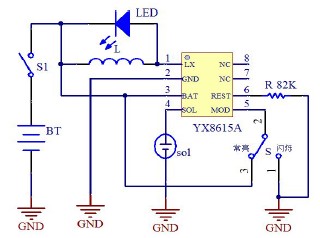

二、1 节1.2V 电池驱动红和黄光

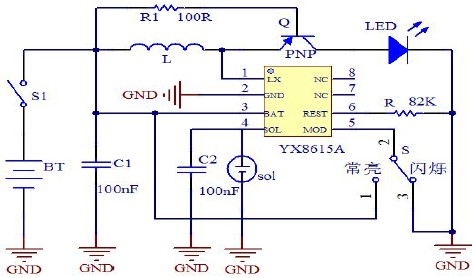

三、2 节电池串联2.4 V 应用
注:以上电路中S1 为电源开关,S 为常亮闪烁模式选择开关,S 闭合为闪烁功能S 断开为常亮功能,光控电压典型值为0.33V(1.2V 应用)此电压随供电电压的升高也会有所升高。
YX8615A 升压太阳能光控LED灯串芯片 DIP8、SOP8 封装形式及管脚分布
应用原理图
一、1 节1.2V 电池典型应用图(白光)
二、1 节1.2V 电池驱动红和黄光
三、2 节电池串联2.4 V 应用
注:以上电路中S1 为电源开关,S 为常亮闪烁模式选择开关,S 闭合为闪烁功能S 断开为常亮功能,光控电压典型值为0.33V(1.2V 应用)此电压随供电电压的升高也会有所升高。
电路调整
1、闪烁频率调节
电阻R 增大则闪烁频率减小,电阻减小则闪烁频率增大,R=82K 时闪烁频率为1.1HZ,当R=51K
时闪烁频率为1.9HZ(电阻可在10K-200K 范围内调整)。
2、电流大小调节
调整电感L 大小来调整电流:电感量增大电流变小,反之则变大!

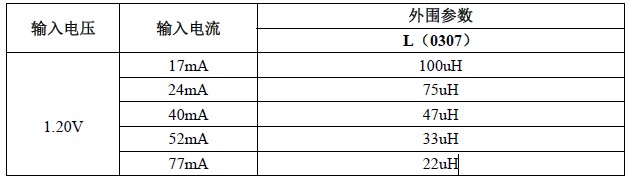

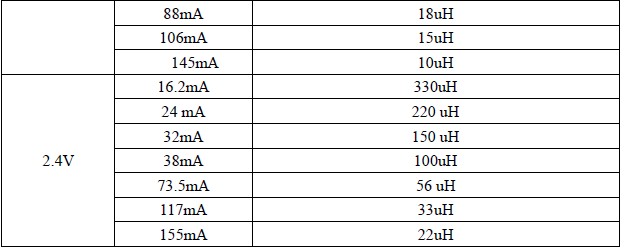

参考配置:
电流参数设置1(典型值,灯串负载是100 个白光LED):
参考配置:
电流参数设置1(典型值,灯串负载是100 个白光LED):
