YX8615B
产品描述:
YX8615B是一款两功能太阳能灯串控制芯片,
适用于1-2 节1.2V充电电池供电的太阳能产品中,
两种功能为常亮和闪亮功能。
适用于1-2 节1.2V充电电池供电的太阳能产品中,
两种功能为常亮和闪亮功能。
太阳能LED 灯串控制器YX8615B 是我公司根据
太阳能LED灯串工作特点专门研制的功能性灯串控制芯片,
主要功能有升压、光控、LED 功能驱动、太阳能充电等。
太阳能LED灯串工作特点专门研制的功能性灯串控制芯片,
主要功能有升压、光控、LED 功能驱动、太阳能充电等。
该控制器具有高转换效率:80~85%(典型值),
可以减少太阳能电池的功率要求;输出电流可调、外围元件少等特点。
产品指数:
YX8615B 升压太阳能光控LED灯串芯片 DIP8、SOP8 封装形式及管脚分布
应用原理图
一、1 节1.2V 电池典型应用图(白光)
二、1 节1.2V 电池驱动红和黄光
三、2节电池串联2.4 V 应用
可以减少太阳能电池的功率要求;输出电流可调、外围元件少等特点。
产品指数:
高效率:80~85%(典型值),可充分利用太阳能电池
输入电流可调,电流范围:8-200mA
低使能电压,确保灯具在外界光线足够暗的时候才开启
使能控制具有施密特性能,保证灯具亮暗转换时的稳定性
外围器件少,仅需2 个: 1 个电感、1 个电容
应用领域:
1-2 节1.2V 供电的太阳能产品
1 到200 颗LED 并联灯串

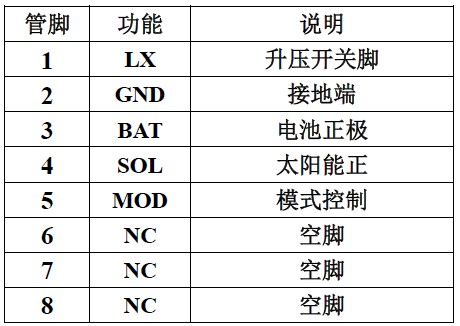

YX8615B 升压太阳能光控LED灯串芯片 DIP8、SOP8 封装形式及管脚分布
应用原理图

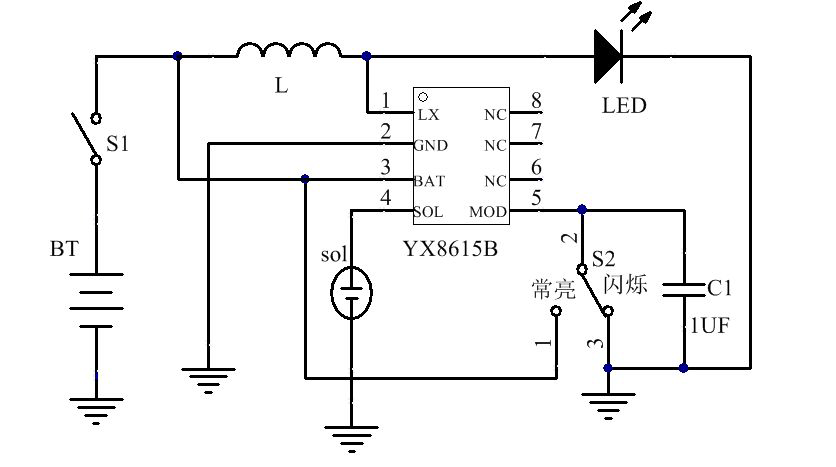

一、1 节1.2V 电池典型应用图(白光)

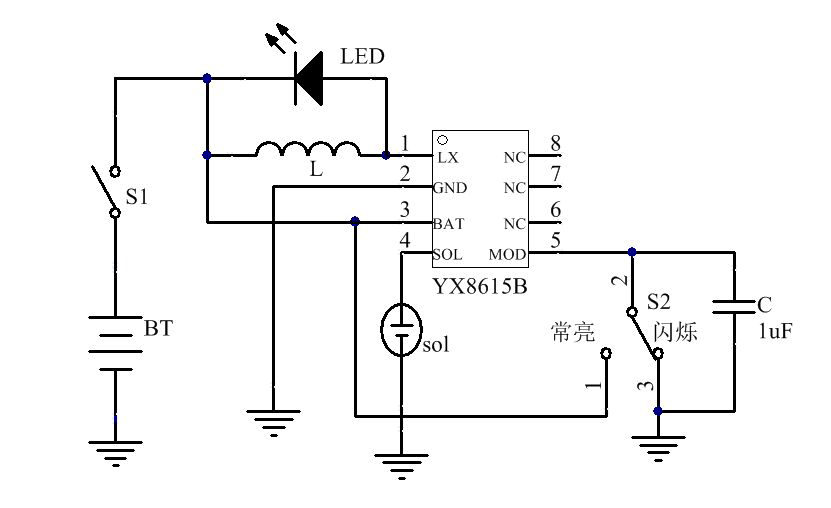

二、1 节1.2V 电池驱动红和黄光
三、2节电池串联2.4 V 应用
注:以上电路中S1 为电源开关,S2 为常亮闪烁模式选择开关,
光控电压典型值为0.33V(1.2V 应用)此电压随供电电压的升高也会有所升高。
光控电压典型值为0.33V(1.2V 应用)此电压随供电电压的升高也会有所升高。
电路调整
1、闪烁频率
YX8615B 闪烁频率为固定频率,1HZ
2、电流大小调节
调整电感L 大小来调整电流:电感量增大电流变小,反之则变大!
3、输入电容
为了保证YX8615B 稳定工作一般要在BAT脚和GND脚之间加一个10uF-100uF的电容,
这个电容要尽可能的靠近这两个引脚,2 节1.2V 串联应用时也应SOL 脚和GND 脚之间加一个1uF-10uF的电容。
这个电容要尽可能的靠近这两个引脚,2 节1.2V 串联应用时也应SOL 脚和GND 脚之间加一个1uF-10uF的电容。
4、MOD 引脚电容
频繁开关或受PCB 布线影响有时会出现闪灯频率加快现象,
所以在应该MOD(第5 脚)加一个1uF-10UF 电容来降低此现象发生机率。
产品技术资料下载
YX8615B.PDF
所以在应该MOD(第5 脚)加一个1uF-10UF 电容来降低此现象发生机率。
参考配置

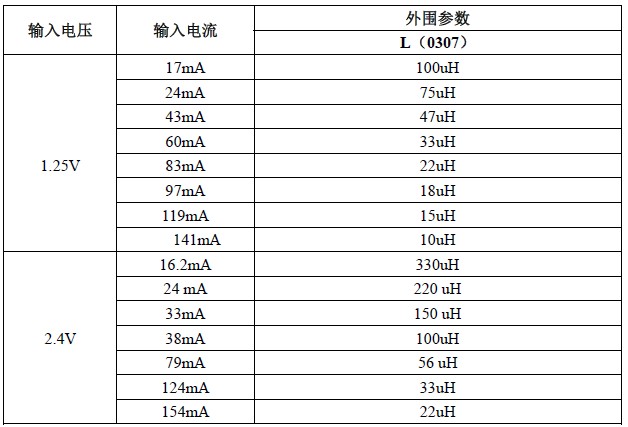

电流参数设置1(典型值,灯串负载是100 个白光LED):
产品技术资料下载
