产品描述:

YX8612是一款具有常亮和闪烁两种功

能的LED太阳能草坪灯/LED灯串升压芯片，
适用于两节1.2 充电池串联供电的草坪灯。

主要功能有自动光控，升压驱动，

恒流输入（输入电压变化而输入电流不

变）、输出关断加有开漏极MOS 管控制，切

低关断的型，在关时不会有漏电流流过

LED 使其暗亮，输入电流可以通过调整电

感来调节。

产品指数:

有电池过放保护功能，保护电压1.7V

外围器件少：一个电感（或电阻）

输入电流通过调电感量可调

两功能：常亮、闪烁

闪烁频率可调

应用领域:

太阳能草坪灯

太阳能灯串

LED驱功

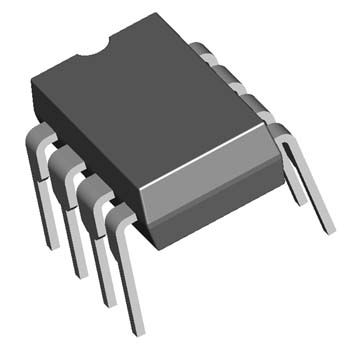

YX8612 太阳能灯串LED驱动IC DIP8

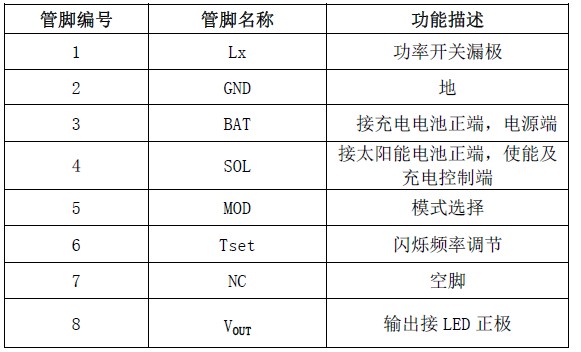

YX8612 管脚定义：

应用原理图及电流调整参数：

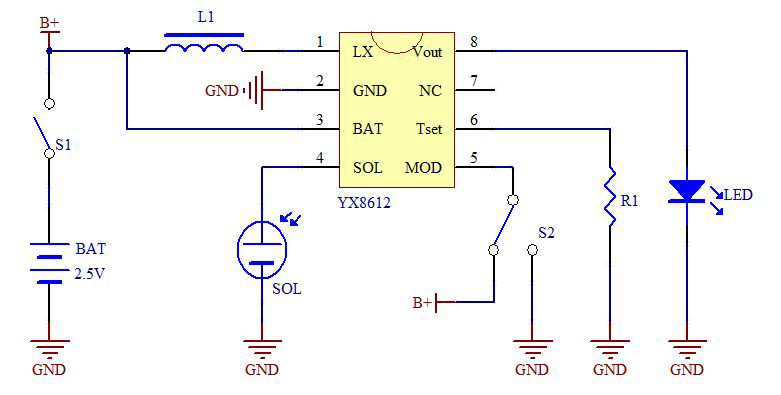

1.白、蓝、绿LED 应用电路(典型应用)

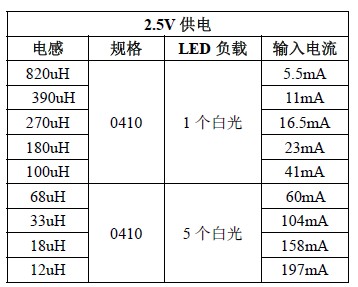

电流调节参数（仅供参考，具体已实测为准）

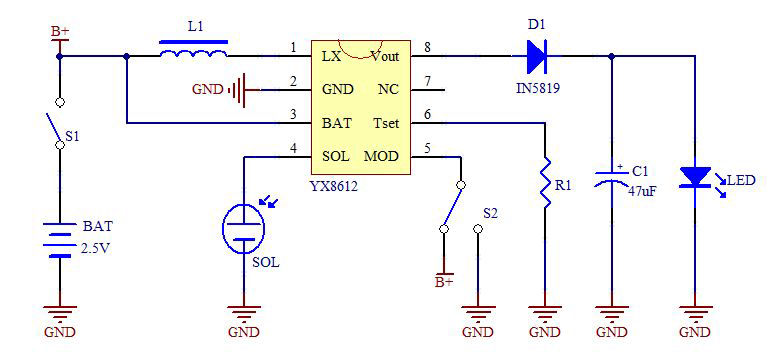

2 七彩和蜡烛灯LED应用电路：

太阳能电池控制使能

注：调整电感量可以调整工作电流;电感采用0410 规格的

MOD（模式选择）
LED 常亮和闪烁是通过改变MOD 脚的电平来切换的，当芯片第6 脚（MOD）接B+时

LED 为常亮模式，当接GND 时LED 为闪烁模式.注:MOD 脚不能悬空,否则会造成功能不良.

闪烁频率调节

当LED 选择为闪烁模式时，闪烁频率高低是通过调节R1 的电阻来实现的, 电阻R1 增

大，则闪烁频率减小；电阻R1 减小，则闪烁频率增大。R1=68KΩ时，闪烁频率f=1.0Hz；

R1=33KΩ时，闪烁频率f=2.36Hz。

放电电流大小调节
通过调节电感感值大小就能改变放电电流大小,电感值越大则电流越小,电感值越小电流越大,请参照电流调节参数表格来选择所需要的电感.

光控和回差特性
当太能电池电压从零伏逐渐上升,电压达到0.75V 以上时芯片关断出输LED 灭,当太阳能

板电池电压逐渐下降电压达到0.5V 以下时,芯片打开输出LED 亮.上升电压为0.75 灭,下降电压为0.5V 亮,这种现象就是光控回差特性,它的优点就是环境亮度在光控电压临界值时无闪灯现象.

产品技术资料下载
YX8612.PDF
