YX8613
产品描述:YX8613 是一款两功能太阳能灯串控制芯片，
适用于3 节1.2V 充电电池或1 节锂电池供电的太阳能灯串或灯具控制，
两种功能为常亮和闪烁，通过MOD 脚来选择。
适用于3 节1.2V 充电电池或1 节锂电池供电的太阳能灯串或灯具控制，
两种功能为常亮和闪烁，通过MOD 脚来选择。
太阳能LED灯串控制器YX8613是根据太阳能LED灯串
工作特点专门研制的功能性灯串控制芯片，
主要功能有自动光控、LED 功能驱动、太阳能充电、常亮和闪烁控制等。
工作特点专门研制的功能性灯串控制芯片，
主要功能有自动光控、LED 功能驱动、太阳能充电、常亮和闪烁控制等。
该控制器具有高转换效率：90％以上（典型值），
可以减少太阳能电池的功率要求；
输出电流可调、闪灯频率可调、外围元件少等特点。
产品指数:
可以减少太阳能电池的功率要求；
输出电流可调、闪灯频率可调、外围元件少等特点。
产品指数:高效率：90%以上，可充分利用太阳能电池
输入电流可调，最大200mA
低使能电压，确保灯具在外界光线足够暗的时候才开启
使能控制具有施密特性能，保证灯具亮暗转换时的稳定性
外围器件少，仅需2 个： 2 个电阻、1 个电容
应用领域:
应用领域:3节1.2V充电电池或1 节锂电池供电的太阳能产品
1 到200 颗LED 并联灯串

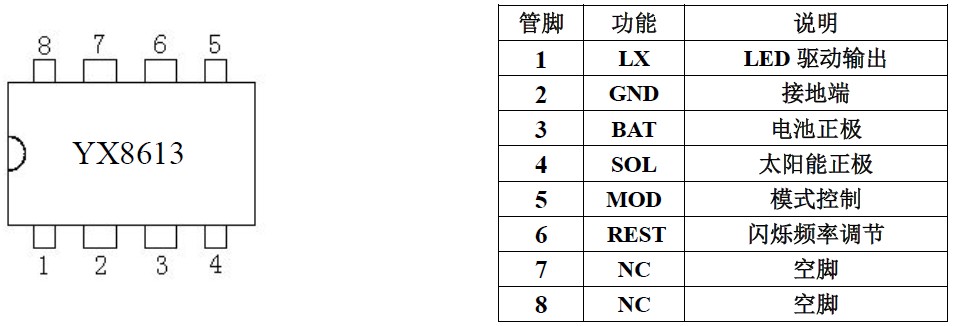

YX8613 LED太阳能灯串芯片 DIP8、SOP8 封装形式及管脚分布

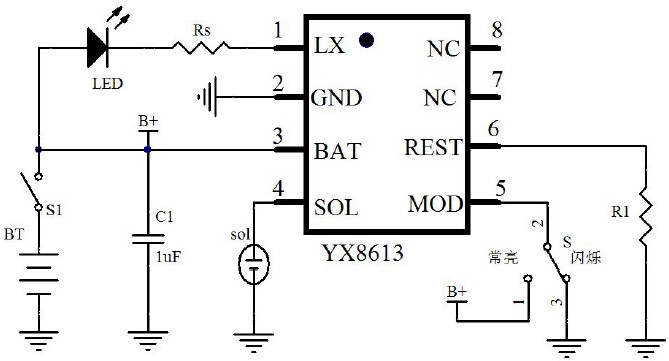

应用原理图：
注：以上电路中S1 为电源开关，S 为常亮闪烁模式选择开关，光控电压典型值为0.72V
电路调整
YX8613 LED太阳能灯串芯片 DIP8、SOP8 封装形式及管脚分布 应用原理图：注：以上电路中S1 为电源开关，S 为常亮闪烁模式选择开关，光控电压典型值为0.72V
电路调整1、模式选择
MOD 模式选择脚接高（B+）选择常亮模式，接低（GND）选择闪烁模式
MOD 选择闪烁模式时，R1 电阻可以调节闪烁频率。电阻R1 增大，则闪烁频率减小；电阻R1 减小则闪烁频率增大。R1=68KΩ时，闪烁频率f=1.0Hz；R1=36KΩ时，闪烁频率f=2.0Hz闪烁频率范围：0.08-10HZ 电阻取值范围：10K-1M 欧
2、电流大小调节
调节电阻Rs 的大小可以LED 电流大小，电阻增大电流变小，电阻减小电流变大，注：输入输出电流还与输入电压和LED 的VF 值，请按电流需求调节电阻Rs 的大小，电阻值在零-几百欧调节
3、电容选用
为了保证YX8613 稳定工作一般要在BAT 脚和GND 脚之间加一个1uF-100uF 的电容，这个电容要尽可能的靠近这两个引脚，在用到非晶硅太阳能电池时请在SOL 脚和GND 脚这之间加一个uF-10uF 的电容。MOD 引脚电容，开关频繁开关或PCB 布线影响有时会出现闪灯频率加快现象所以请在MOD(第5 脚）加一个1uF 电容来避免这种现象发生。
