YX862


  产品描述:
YX862太阳能LED圣诞灯串控制器主要应用在LED灯串控制中,
可以控制灯串5路输出10种模式,且可通过按键选择模式。

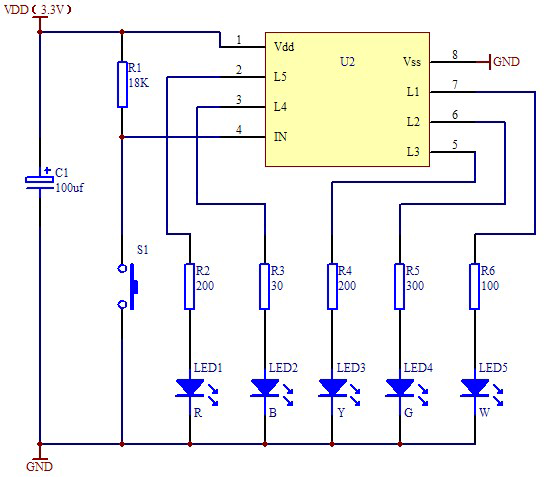

 应用原理图:
太阳能LED圣诞灯串应用原理图
S1为模式选择按键,可通过按键选择模式。
LED 串联的电阻是为使LED 亮度一致,若改变LED 顺序,电阻也需一起改变。

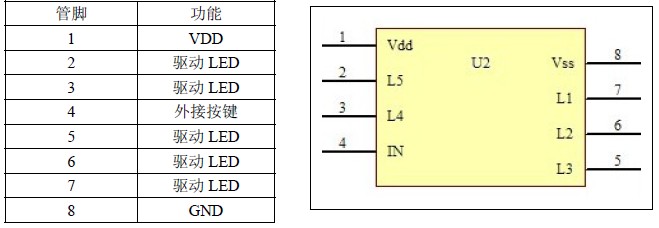

 DIP8封装形式及管脚分布:
太阳能LED圣诞灯串脚位功能


 按键控制介绍:
YX862太阳能LED圣诞灯串可通过按键选择模式,上电时为模式三到模式十的循环,按键按下一次后,控制器将进行模式一的输出,再次按下将进行模式二的输出,依此类推,在按下第十一下后控制器将复位为上电时的模式。

花式说明:
模式一:为模式三到模式十的循环。

模式二:灯串长亮。

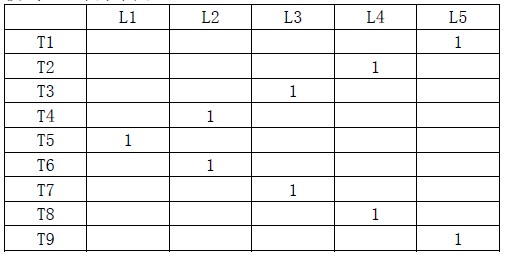

模式三:单灯来回。
LED灯串单灯来回闪烁图

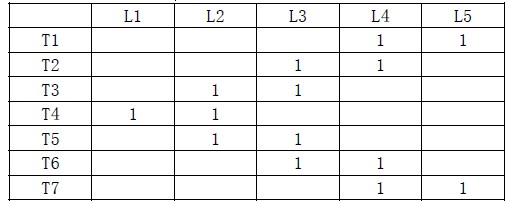

模式四:双灯来回。
LED灯串双灯来回演示图

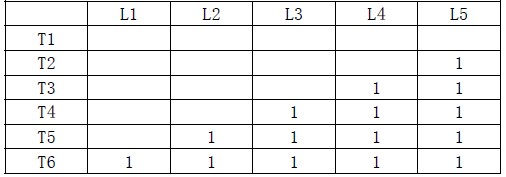

模式五:连亮。
LED灯串连续亮演示图

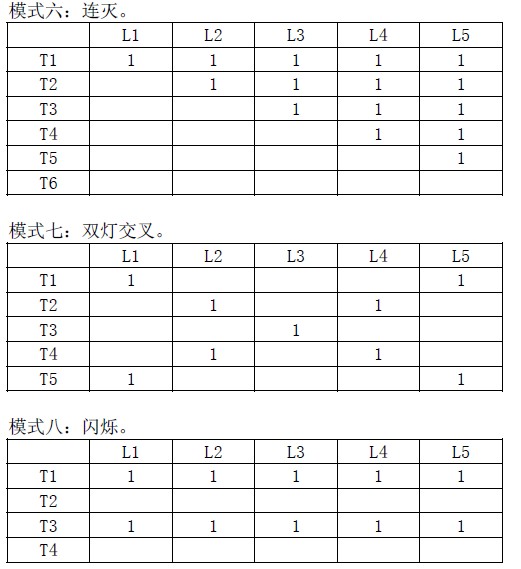

LED灯串多功能演示图

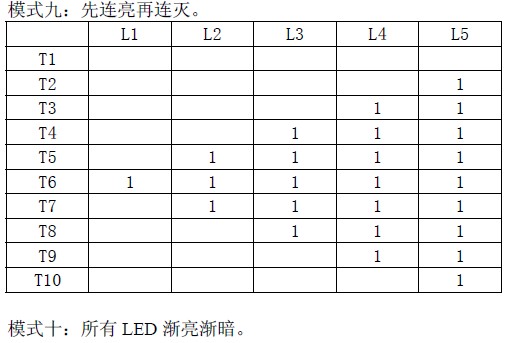

LED灯串圣诞灯功能演示图


  产品技术资料下载
YX862.PDF
