SM2212EB
产品描述:
SM2212EB 是一款可2段调节亮度/色温的LED恒流驱动芯片。
适用于200Vac~240Vac或90Vac~130Vac输入电压,恒流精度小于±4%。
当SM2212EB在2段调节亮度应用中,可根据开启关闭电源开关,
依次改变输出电流的大小,从而改变LED 灯的亮度,调节比例可以
通过外接REXT 电阻进行调整。
当SM2212EB恒流驱动芯片在2段调节色温应用中,可根据开启关闭电源开关,
依次改变两路输出端口开关状态,实现两路不同颜色LED灯的交替
亮灭以实现调节色温的目的,调节外接REXT 电阻可对输出功率进
行调节。
产品特点:
输入电压220Vac、110Vac
内置过温补偿
恒流精度小于± 4%
可实现2 段调节亮度,调节比例可外部设置
调光比例:100%--X%或X%--100%
可实现2 段调节色温,输出功率可外部设置
0.5 秒~3 秒内实现开关切换,支持快速开关切换
有电解应用、无频闪
封装形式:ESOP8
应用领域:
LED恒流驱动
T5/T8系列LED 日光灯管
LED球泡灯
LED吸顶灯
管脚图:
典型示意电路图:

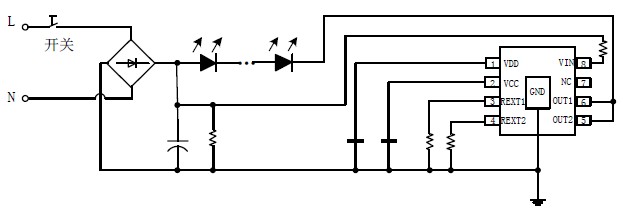

SM2212EB 2段调光典型示意电路图

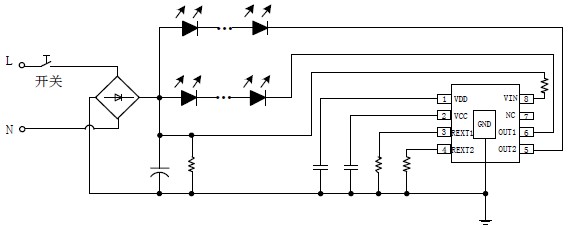

SM2212EB 2段调色温典型示意电路图

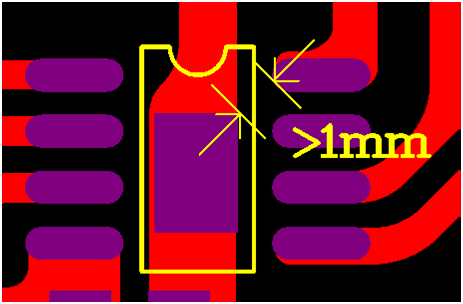

系统PCB图及布板注意事项:
(1) IC 衬底部分进行铺铜处理,进行散热,增加可靠性,铺铜如上图所示。
(2) IC 衬底焊盘漏铜距离PIN8 端口需保证1mm 以上的间距。
单颗芯片应用方案一:

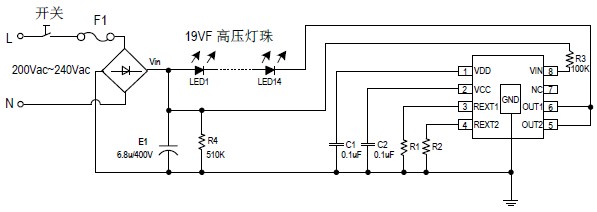

SM2212EB 2段调光典型应用电路图
典型应用:
R1=24Ω,R2=120Ω,当0.3s<开关周期<3s:
开关第一次开启时,输出电流IOUT=25mA;
开关第二次开启时,输出电流IOUT=5mA;
调光比例为100%,20%
当开关周期>3s,回复初始状态,输出电流IOUT=25mA。
单颗芯片应用方案二:

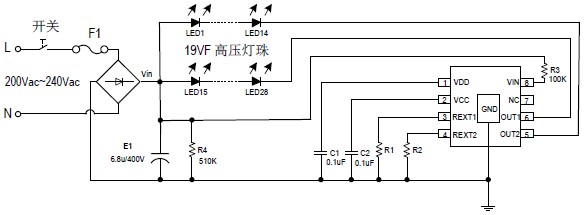

SM2212EB 2段调色温典型应用电路图
典型应用:
R1=R2=20Ω,当0.3s<开关周期<3s:
开关第一次开启时,输出电流IOUT1=30mA。
开关第二次开启时,输出电流IOUT2=30mA。
当开关周期>3s,回复初始状态,输出电流IOUT1=30mA。
多颗芯片应用方案一:
SM2212EB 支持芯片并联应用方案。若因输出功率过大导致芯片温度过高时,
可以采用多颗SM2212EB 芯片并联的应用方案。

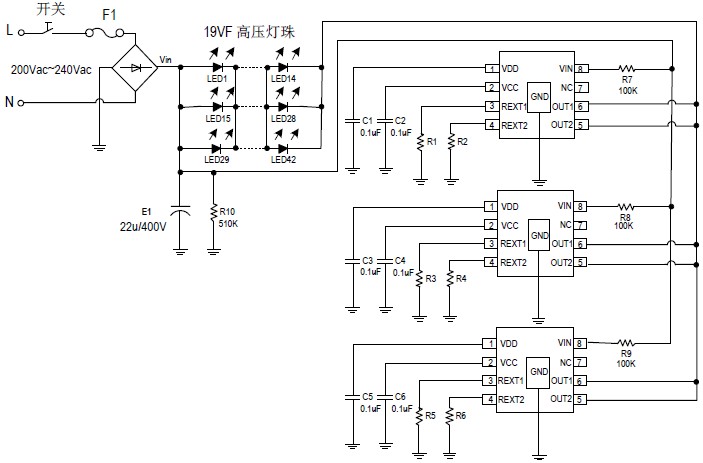

SM2212EB多芯片并联典型应用电路图
典型应用:
R1,R3,R5=24Ω,R2,R4,R6=120Ω,0.3s<开关周期<3s:
开关第一次开启时,输出电流IOUT=75mA;
开关第二次开启时,输出电流IOUT=15mA;
调光比例为100%,20%
当开关周期>3s,回复初始状态,输出电流IOUT=75mA。
