产品描述:ME8325 是一款满足六级能效标准原边反馈准谐振
模式的小功率AC/DC 电源控制芯片。内部集成了
650V,2A 的高压功率MOS 管，最大功率15W，用于充
电器，适配器和LED 驱动领域。实现±5%的恒压恒流精
度和小于100mW 的待机功耗。在恒压模式下内置了线电
压补偿功能。采用准谐振控制，实现高效率和良好的EMI
性能，满足六级能效标准要求。
该芯片集成了诸多保护功能，包括：VDD 欠压保护
(UVLO)，VDD 过压保护，软启动，逐周期过流保护，所
有管脚浮空保护，内置前沿消隐，VDD 电压钳位保护，
过温保护，等等。
产品指数:
产品指数:效率满足六级能效要求
原边反馈(PSR)准谐振（QR）控制技术实现高效率，无需光耦和TL431
±5%恒压恒流精度
待机功耗小于100mW
内置650V高压MOSFET功率管
最大功率15W
恒压模式下内置线压降补偿(Cable drop compensation)
内置软启动
所有管脚浮空保护
输出过压保护
输出过压保护
逐周期电流限制
内置前沿消隐(Leading edge blanking)
VDD欠压保护(UVLO)，过压保护及钳位
过温保护
应用领域:
充电器

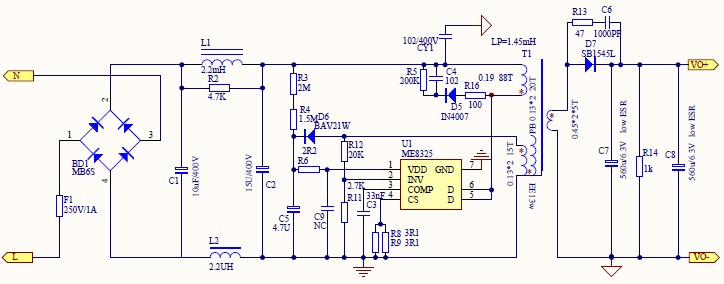

ME8325 5V 12W充电器典型应用图

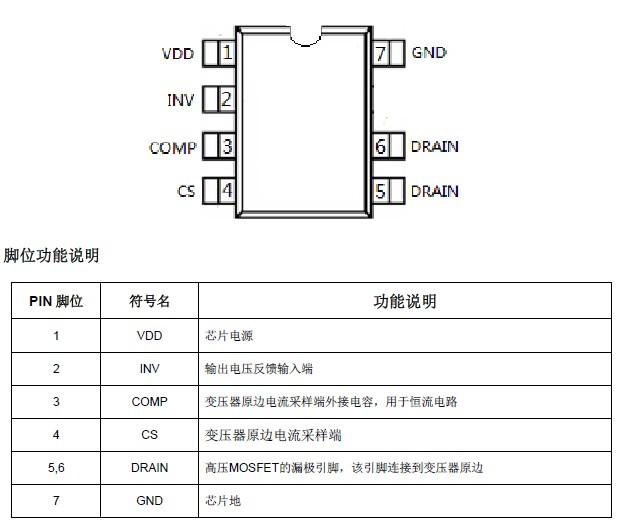

ME8325芯片管脚功能介绍
应用信息
启动
ME8325 的启动电流非常低，所以VDD 端电容电压可以很快充至开启电压。启动电路中可以使用一个大阻值的电阻，在满足启动要求的同时，减小工作时的损耗。
应用领域:充电器
适配器
LED照明
ME8325 5V 12W充电器典型应用图 ME8325芯片管脚功能介绍 应用信息
功能概述
ME8325 是一款原边反馈准谐振模式的AC/DC 电源控制芯片，内部集成了650V 的高压功率MOS 管，用于充电器，适配器和LED 驱动领域。实现±5%的恒压恒流精度和小于100mW 的待机功耗。在恒压模式下内置了线电压补偿功能。采用准谐振控制，实现高效率和良好的EMI 性能，满足六级能效标准要求。
启动
ME8325 的启动电流非常低，所以VDD 端电容电压可以很快充至开启电压。启动电路中可以使用一个大阻值的电阻，在满足启动要求的同时，减小工作时的损耗。
工作电流
ME8325 的工作电流低至1mA(典型值)，所以VDD 启动电容可以取更小值，同时可以提高系统转换效率。
原边准谐振控制
ME8325 采用原边反馈准谐振工作模式，大大降低系统成本，实现高效率和良好的EMI 性能。芯片在恒压和恒流工作时，采用谷底导通，减小开关损耗，最大限度利用占空比，极大的提高了系统效率，满足六级能效标准要求。
恒流控制
ME8325 具有精确的恒流/恒压控制能力，电池充电器应用中通常具有两种运作模式，恒压充电和恒流充电。当电池电压过低时，充电器是恒流充电，这是对电池充电的最主要的方式，大部分的能量进入电池。当电池电压达到电池饱和电压时，充电电流逐渐变小，充电器进入恒压模式。最后，充电电流继续减小直到达到0。工作在恒流模式下：
恒压控制
恒压控制
ME8325 的INV 通过电阻Ra 和Rb 的分压检测辅助绕组反馈电压，INV 电压与参考电压间的差值通过误差放大器放大来控制开关信号的频率。为了提高输出电压的精确度，变压器的漏感应尽可能的降低。输出电压可由下式得出：VOUT=2*(1+Ra/Rb)*（NS/NA）-ΔV
其中，ΔV 是补偿电压，VOUT 是输出电压，Ra 和Rb 为与INV 脚相连的分压电阻。
控制保护：
其中：Ra 和Rb 为顶端和低端反馈电阻值。
NS 和NA 为变压器次级和辅助线圈的匝数。
ΔV 表示输出整流二极管的压降
电流检测和前沿消隐
ME8325 提供了逐周期电流限制，功率管电流由连接在CS 脚上的取样电阻检测。在功率开关导通时，采样电阻上会出现开启尖峰，为避免由开启尖峰所引起的误操作，在CS 脚上设置有500nS 的前沿消隐时间，因此CS 脚的外部无需RC 滤波网络。
输出线压降补偿
常规芯片在恒压模式下，通过改变功率管导通时间来调节反馈电压，其不包括在电线上的压降。这样导致了由于采用不同规格不同长度的电线，会产生不同的输出电压。ME8325 内建了线压降补偿电路，以此取得更好的负载调整率。
ME8325 具有线损补偿功能，可补偿输出电压在电线上的压降。通过内置电流流入电阻分压器在INV 脚位产生补偿电压。随着转换器负载从空载增大至峰值功率点（恒压与恒流之间的切换点），将通过增大反馈引脚参考电压对输出电缆上的压降进行补偿。控制器根据状态调节器的输出来决定输出负载以及相应补偿的程度。最大补偿比例可由下式得出：
其中，ΔV 是补偿电压，VOUT 是输出电压，Ra 和Rb 为与INV 脚相连的分压电阻。
控制保护：
ME8325 集成了完善的保护功能，包括VDD 欠压保护(UVLO)，VDD 过压保护，软启动，逐周期过流保护，所有管脚浮空保护，VDD 电压钳位保护，过温保护等等。
产品技术资料下载
ME8325.PDF
