LED灯丝灯E14/E26/27开关电源驱动性能特点介绍
(2016-10-29 17:49:06)
针对朋友们对LED灯丝灯开关电源驱动的疑问，小编整理了一下我司灯丝灯开关电源驱动的特点，统一进行答疑解惑。
一、LED灯丝灯开关电源驱动的特点

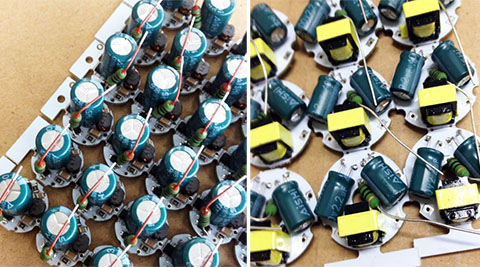

目前，LED灯丝灯主要包括E14，E26/27两种灯头接口的灯。明微电子针对两种灯头设计了无需白色套件，无频闪的开关电源驱动。

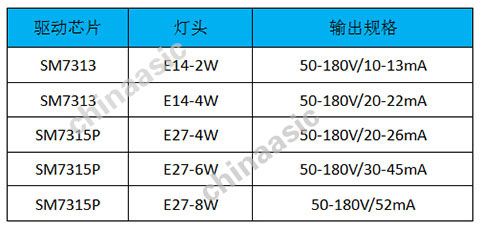

1.1 主要规格
E14灯头开关电源驱动采用半波整流电路，雷击浪涌测试：800V以上，对应的效率如下：
E14-2W：效率85%-86%
E14-4W：效率86%-88%
E27灯头开关电源驱动采用全桥电路，雷击浪涌测试：1000V以上，对应的效率如下：
E27-4W：效率90%-92%
E27-6W：效率90%-92%
E27-8W：效率90%-92%
1.2 关键元器件说明
线绕电阻（富士康指定供应商）
品牌：台湾厚声定制
定制说明：打坑顶（开模）、固定高度、固定位置、绝缘处理。
贴片电感（富士康指定供应商）
品牌：台湾达方定制
定制说明：表面贴装高功率电感，具有小型化，高品质，高能量储存和低电阻之特性。
高压瓷片电容（富士康指定供应商）
品牌：台湾厚声定制
定制说明：X7R系列，最高的耐温系列105度-155度。104/500V。
艾华电容：定制
定制说明：固定高度（开模）、寿命12000小时。
二、LED灯丝灯开关电源驱动答疑解惑
针对朋友们对明微电子LED灯丝灯开关电源驱动的疑问，统一答疑如下：
2.1 问：为什么要用半波整流电路来设计?
答：
1）半波整流电路很特殊，为了更好的装配，共用地线，芯片内部做了信号处理，半波整流电路比全桥电路效率更高。
2）半波电路的拓扑结构应用已非常成熟，广泛应用于小家电、无线电及LED驱动领域。

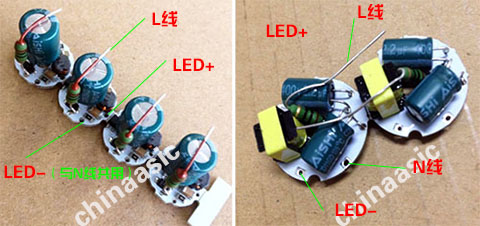

2.2 问：共用地线是否存在干扰及灯闪问题？
答：我司已做过批量试验：干扰实验、共地实验、雷击实验，实验证明：不存在干扰及灯闪的问题。
2.3 问：电流与电阻应该怎么匹配？

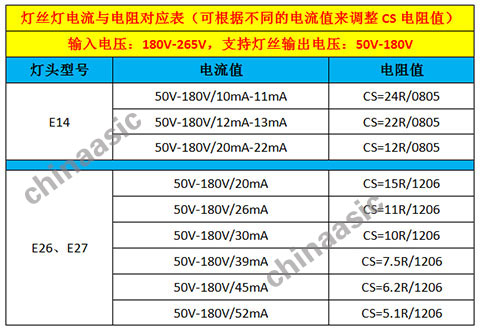

答：灯丝灯开关电源驱动，电流与电阻对应表，如下：
2.4 问：贵司的开关电源驱动方案与目前市场上的阻容降压方案有什么区别？
答：我司SM7313和SM7315P的灯丝灯的电源驱动方案是开关电源驱动实现的恒流。稳定性好、不限灯丝，灯丝兼容性强；电压范围宽、无频闪、无需塑件。阻容降压方案：功率偏差大，不适合容性和感性负载，不适合动态负载。雷击浪涌只能做到500V以下。电流纹波大，存在频闪，效率低导致光效低。
2.5 问：为何要用白油工艺？
答：白油工艺可提高光效，可在无塑件的情况下反射出更高的流明值。
三、小结
明微电子继续投入大量的人力和物力深耕灯丝灯驱动芯片和方案，目前已开发了线性，BUCK，BUCK-BOOST等多种灯丝灯驱动方案。
