明微LED高压线性驱动芯片-SM2315E 解决分次谐波的“利器”
(2016-11-14 18:24:58)
|
1 分次谐波会影响什么？ |
分次谐波，属于谐波中一类。
分次谐波的影响尚在探讨中，其最主要的影响有：引起电压波动和闪变、无源滤波器的过载（间谐波的谐振放大所致）、干扰电力线上控制、保护和通讯信号，引起机电系统低频振荡、影响以电压过零点为同步信号的控制设备以及某些家用电器正常工作等等。因此电网的间谐波电压必须控制在一定水平以下。
解决分次谐波，可采用我司高压线性SM2315E，不管是小功率还是大功率，可以完美解决分次谐波达到认证：IEC61000-3-2(C级)。
|
2 SM2315E 是解决分次谐波“利器” |
SM2315E 是解决分次谐波的“利器”，SM2315E 是一款LED线性高压恒流驱动芯片，
特点：低THD、高PF、可轻松实现谐波要求IEC-6100-3-2（C级），内置过温保护功能、宽电压输入、支持并联扩展应、单颗15W。
|
3 SM2315E 100W应用事例 |
完美应用工矿灯、投光灯、壁灯、以及光源模组，以一款SM2135E的100W方案为例，采用多颗并联 SM2315E 制成的投光灯驱动。
A、可靠性测试数据：
|
SM2315E 100W@230Vac |
|||
|
输入功率 |
100W |
功率因数 |
0.99 |
|
光通量 |
8450LM@冷机 |
雷击浪涌 |
差模1000V/共模2500V |
|
传导 |
PASS |
辐射 |
PASS |
|
高压 |
>1500V |
实测功率 |
97.2W |
注：光通量以产品最终LED为准；

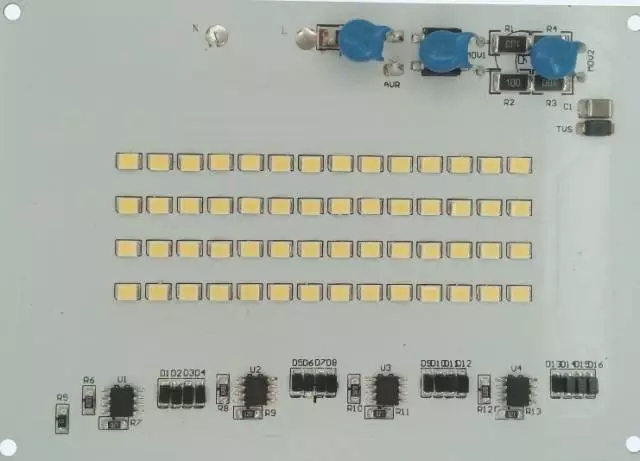

B、方案实物图
注：具体以最终客户设计方案为准。为了客户保密，以上为60w DEMO图
|
4 SM2315E 重要参数对比优势 |
SM2315E重要参数对比：
|
SM2315E |
同类线性IC |
开关电源 |
|
|
性价比 |
高 |
中 |
低 |
|
EMI |
PASS |
PASS |
NG |
|
谐波 (IEC61000-3-2(C级)) |
PASS |
PASS |
NG |
|
BOM |
少 |
多 |
更多 |
注：SM2315E 100W@230Vac
|

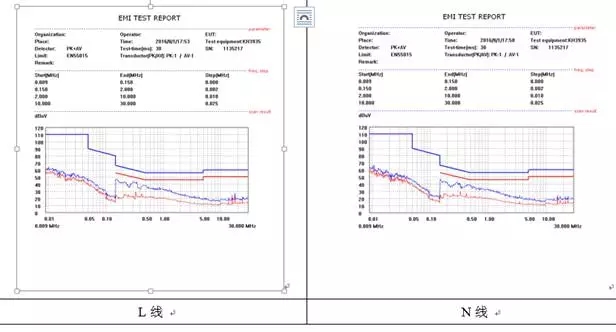

5 SM2315E 实测EMI波形 |
注：SM2315E 100W@230Vac；
|
6 THD实测数据 |
|
输入电压 |
230VAC |
|||||||
|
总THD |
2 |
3 |
5 |
7 |
9 |
11 |
13 |
15 |
|
6.28% |
0.58% |
3.18 |
0.19% |
0.77% |
3.13% |
2.43% |
0.87% |
0.35% |
|
17 |
19 |
21 |
23 |
25 |
27 |
29 |
31 |
|
|
2.03% |
1.78% |
0.06% |
1.43% |
0.86% |
0.74% |
0.16% |
1.13% |
|
|
33 |
35 |
37 |
39 |
|||||
|
0.55% |
0.97% |
0.37% |
0.25% |
|||||
注：SM2315E100W@230Vac，数符合IEC-6100-3-2（C级）认证标准。
|
7 哪些企业在使用明微线性产品？ |
木林森、佛山照明， 阳光、德邦、海莱等， 都在大量使用 明微 高压线性产品，您还在等什么呢？
