产品描述:

YX8235是一颗三功能手电筒LED 驱动芯片，

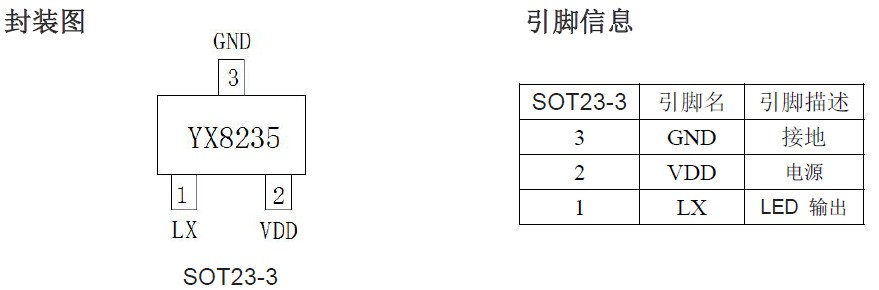

采用了极小的SOT23-3 封装形式，仅需要一颗电容器

件，既节省PCB 空间，又节省系统的成本。
三节干电池或一节锂电池可以驱动3-5W 的LED。
YX8235通过开关关断接通来变换输出模式,
可以实现亮度调节和暴闪功能。
YX8235 采用无铅封装。

产品指数:
5 种循环模式：全亮，50%，25%亮度，暴闪，SOS 闪。

暴闪频率为8HZ(TYP)
通过开关关断/接通来调节5 种模式变换

工作电压： 2.5V to 5V

应用领域:
LED手电筒，LED头灯, LED照明装饰灯等等
LED手电筒产品

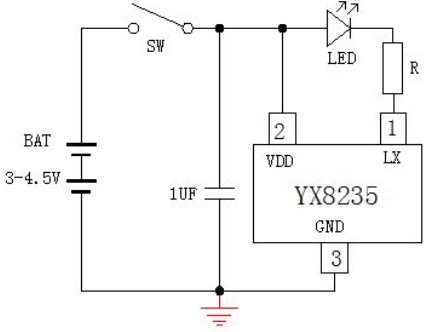

典型应用图：

说明:

1.三种模式转换是通过开断开关ＳＷ来实现的

2.调节电阻R 的阻值大小可以调节LED 上的电流

电阻阻值越小电流越大,选用电阻时请注意要

根据电流的大小选择功率满足要求的电阻,否

则电会烧坏电阻或IC.

3.驱动最大流为1.4A

产品技术资料下载

YX8235.PDF
