YX6013
LED升降压恒流IC 描述:
YX6013是一颗集升压、降压，恒流、三种调光循环模
式于一体的LED驱动芯片，可以直接驱动1-3W LED。
内部集成了三功能模式，节省了外部MCU或三功能芯
片，并且集成了整流二极管，节省了成本和外围器件。
YX6013可以通过设置外部电阻阻值来调节输出电流大
小，最大输出电流可达1A。
固定的1MHz开关频率，可以使用较小的电感和电容，
较低的100mV反馈电压值降低了RS电阻的功耗，内部2A
100MΩMOS管即使在重负载情况下也能达到较高效率。
采用SOP8封装形式，有效的解决了芯片散热问题。
YX6013 可工作于-40℃~+85℃。
特性:
3种循环模式：100%亮-25%亮-暴闪(8Hz)，通过关断、接通电源切换模式
开关关断超过5S 后则重置到100%亮模式
工作电压：0.9V~5V
工作效率高达92%
100mΩ低开关电阻
可调输出电流最大1000mA
内置NMOS 可直接驱动1~3W LED
SOP8 封装
限流保护
过温保护
过压保护
应用范围:
移动手电筒
LED 头灯
LED 驱动

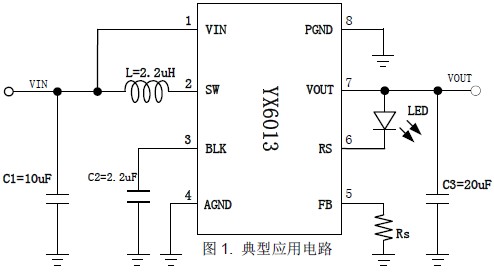

典型应用:
应用说明
典型应用:
应用说明
1. 电感选择
YX6013 的开关频率在1MHz，可以使用较小电感
值的电感，大部应用都集中在2.2uH-4.7uH 这个范围
内，大电流强光LED 建议使用4.7uH 电感。应该使用
直流电阻低的电感，并且电感电流的最大额定值要大
于2A。
2. 电容选择
YX6013 能够正常工作需要一个能减少纹波和噪
声的输入电容，对于大多数应用为了很好消除输入耦
合应该使用较小的ESR 电容，至少要加一个2.2uF 以
上的输入电容.（ESR：等效串联电阻）在正常工作条
件下推荐使用最小为6.8uF 的输出电容.大电流的LED
需要加10-22uF 的输出电容.输出电容的ESR 值是决
定YX6013 输出电压纹波的重要参数.输出电容选择小
尺寸陶瓷电容比较好，如X5R 和X7R 电容，它们可
以在很宽的电压范围内电容值不变。
3. LED 电流设置
LED 电流是由连接到FB 引脚与GND 引脚之间外
部电阻RS 来设置的，参照典型应用图，FB 的内部典
型参考电压为95mV.LED 电流的计算公式如下：
ILED=95mV/RS
RS 最好选用精度为1%或精度更高的电阻，这样
可以提高LED 电流精度。
参考值：根据公式RS(Ω)=95mV/ ILED（mA） 在
VIN = 3V 时电阻的典型取值：1W （330mA）和3W
（750mA）的大功率LED 应用时RS 取值分别为0.288Ω
和0.127Ω。
4. 低电压启动
YX6013 可以在较低的输入电压下开启，这个典型值
为0.9V(LED 设置的电流为200mA)
5. 过压保护
YX6013 有输出电压保护检测功能，一旦输出电压
（VOUT）超过过压保护电压（VOVP）值（典型值4.5V）
时，内部功率MOS 管关闭且K 停止切换，输出电压被钳
位在VOVP 电压以内。
6. 限流保护
在电感充电过程中电感上的电流被YX6013 内部电
流检测电路检测到，当这个电流大于Ilimit（限流保护电流
值）时，功率MOS 管载止，电感充电过程结束，然后释
放电能，因此电感峰电流将不会超过Ilimit（限流保护电流
值），这个Ilimit（限流保护电流值）典型值为2.5A。
7. PCB 设计注意事项
因为YX6013 开关频率较高所以元件的布局和走线
也是非常重要，输入电容C1 和输出容C2 尽可能的靠近
芯片的输入和输出引脚，电感要尽可能的靠近开关引脚并
且在流经大电流的回路上走线尽可能的宽而且短.反馈取
