概述:
SM7503 是应用于离线式小功率AC/DC 开关电源的高性
能的原边反馈控制功率开关芯片,在全电压输入范围内实现高
精度恒流输出,精度小于±5%,并可使系统节省光耦和TL431
等原件,降低成本。
芯片内部集成了高压功率开关、逐周期峰值电流限制、
VDD 过压保护、VDD 欠压保护、VDD 电压钳位等完善的保
护功能,以提高系统的可靠性。
SM7503 应用领域:LED 照明领域,手机/无绳电话、
PADs、数码相机、MP3 等产品的充电器和适配器,小功率电
源适配器,电脑、电视等产品的辅助电源或待机电源。
典型系统规格(2-3)W/300mA
系统BOM 清单
备注:系统过EMI,仅需在输入端增加π型滤波电路。
典型电路图:
测试参数(单位mA)
PCB 及方案板实物图
深圳市晶立弘泰电子科技有限公司代理:南京微盟/上海裕芯电子/泉芯电子/明微电子/ 欧创新半导体/苏州聚源微电子/士兰微电子
产品主要有:LED驱动IC,电源管理芯片,LED恒流IC,太阳能LED草坪灯IC,LED手电筒IC等。
应用领域:手机充电器,适配器,家用LED照明驱动,低压LED恒流照明,LED车灯,太阳能LED草坪灯,LED手电筒等!
典型系统规格(2-3)W/300mA
输入电压 | 90Vac~264Vac |
输出电压 | 7V~11V |
输出电流 | 300mA |
恒流精度 | ≤±3% |
输出功率 | 2 W ~3W |
效率 | ≥72% |
拓扑结构 | 隔离式 PSR |
系统BOM 清单
NO. | 元件类型 | 型号描述 | 位号 |
1 | 线绕电阻 | RES-FUS-10R-0.25W | F1 |
2 | 贴片电阻 | RES-SMD-1206-3.9R-1%-0.25W | R2 |
3 | 贴片电阻 | RES-SMD-0603-3.9K-1%-0.10W | R3 |
4 | 贴片电阻 | RES-SMD-0603-39K-5%-0.10W | R4 |
5 | 贴片电阻 | RES-SMD-0805-4.7K-5%-0.125W | R5 |
6 | 贴片电容 | CAP-SMD-0603-X7R-104-10%-25V | C2 |
7 | 贴片电容 | CAP-SMD-0603-X7R-22p-10%-25V | C3 |
8 | 电解电容 | CAP-ELE-4.7u-400V-Ф8*12.5 | E1 |
9 | 贴片电容 | CAP-SMD-0805-X7R-10u-10%-50V | E2 |
10 | 贴片电容 | CAP-SMD-0805-X7R-10u-10%-25V | E3 |
11 | 贴片二极管 | DIO-FAS-SMA-1.00A-700V-FR107 | D1 |
12 | 贴片二极管 | DIO-FAS-SMA-1.00A-200V-US1D | D3 |
13 | 贴片桥堆 | BR-MBS-1.00A-600V-MB6S | DB1 |
14 | 变压器 | TR-EE10 立式/3.46mH(159T:25T:36T) | T1 |
15 | 芯片 | IC-SM7503-SOP8 | U1 |
PCB 板 | 24mm*15.5mm(L*W) |

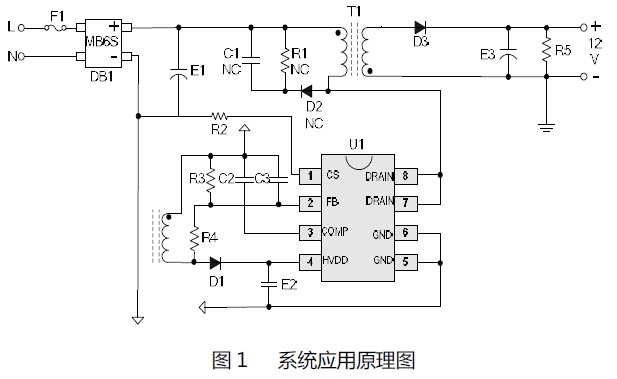

典型电路图:
测试参数(单位mA)
90Vac | 110Vac | 220Vac | 264Vac | |
带2W LED 灯 | 296.4 | 296.1 | 301.8 | 306.3 |
带3W LED 灯 | 283.7 | 289.3 | 291.8 | 294.5 |

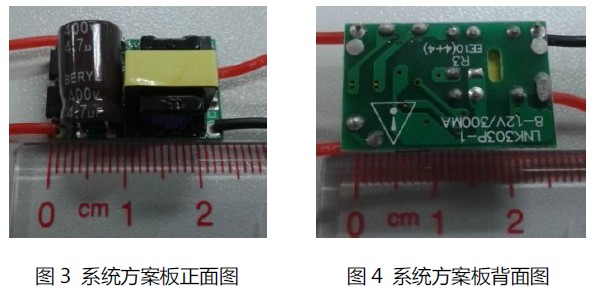

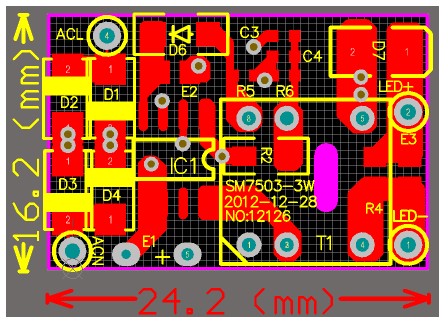

PCB 及方案板实物图
