YX8625
产品描述:YX8625 是一款可实现常亮功能和四种闪烁模式循环功能选择的太阳能LED灯串控制芯片，
适用于1 或3 节1.2V 充电电池供电的太阳能产品中，两种功能为常亮和四种闪烁功能。
适用于1 或3 节1.2V 充电电池供电的太阳能产品中，两种功能为常亮和四种闪烁功能。
太阳能LED灯串控制器YX8625是我公司根据太阳能LED 灯串工作特点专门研制的功能
性灯串控制芯片，YX8625 内部集成升压电路、光控电路、LED 功能驱动电路、太阳能充电路。
该控制器具有两路输出功能，充电效率高可以减少太阳能电池的功率要求；输出电流可调、
外围元件少等特点。
产品指数:
产品指数:高效率：80~85％（典型值），可充分利用太阳能电池
两路输出两种功能常亮+四种闪烁模式
可实现共阴两路三线输出，也可实现LED 正负颠倒并联两路两线输出
输入电流可调，最大电流200mA
低使能电压，确保灯具在外界光线足够暗的时候才开启
使能控制具有施密特性能，保证灯具亮暗转换时的稳定性
外围器件少，仅需2 个： 1 个电感和1 个电容
应用领域:
应用领域:1-3节1.2V 供电的太阳能产品
1到200颗LED 并联灯串

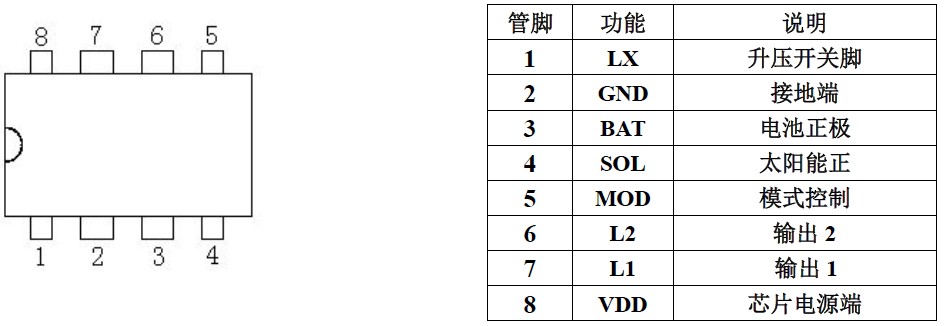

YX8625 LED太阳能灯串芯片 DIP8、SOP8 封装形式及管脚分布
应用原理图
YX8625 LED太阳能灯串芯片 DIP8、SOP8 封装形式及管脚分布 应用原理图一、1 节1.2V 或两节1.2 串联2.4V 电池典型应用图（白、绿、蓝光应用）

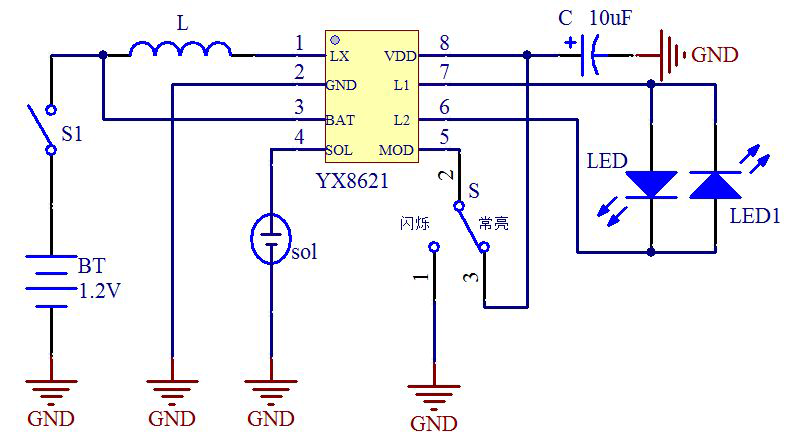

（1.2V 应用电路）

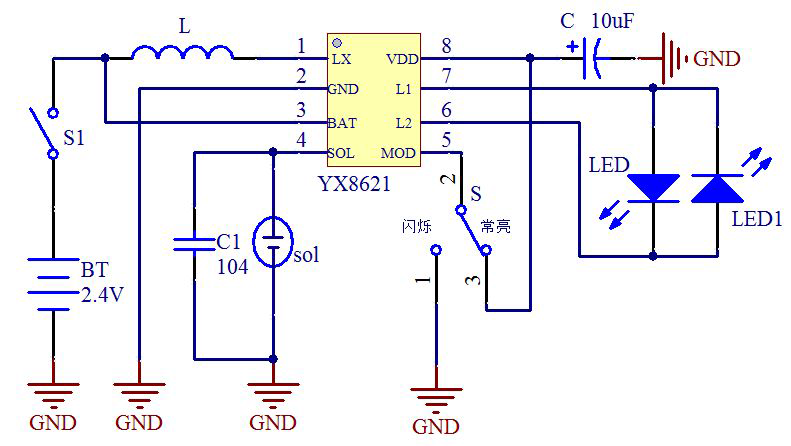

（2.4V 应用电路）

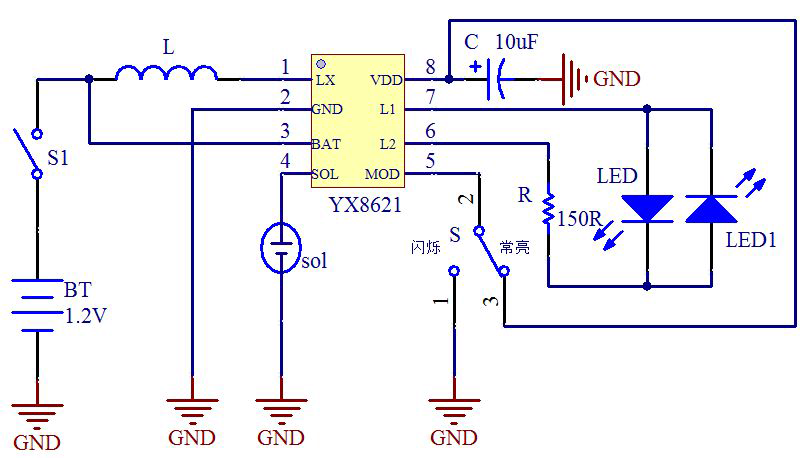

二、1 节1.2V 电池驱动红和黄光
（1.2V 红黄光应用电路）
因黄和红光LED 导通压降较低，所在要在电路中加一个限流最电阻R，阻值最小47Ω，典型值150Ω

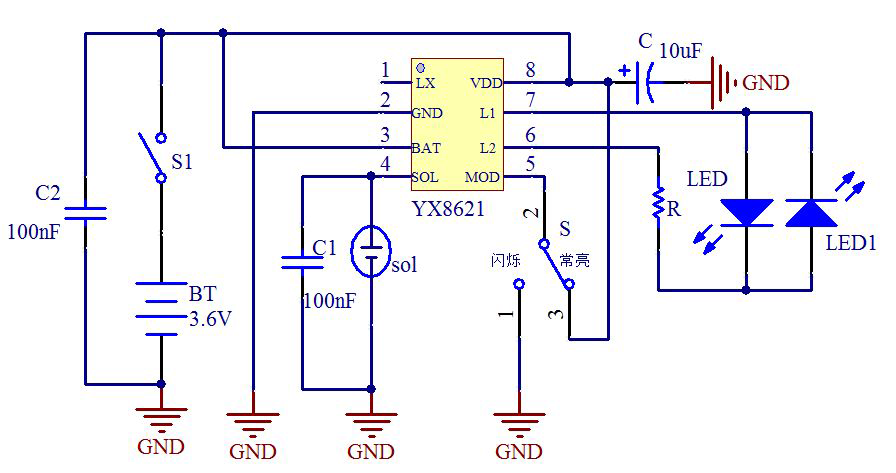

三．3 节1.2 串联供电白光和灯串应用
输入电压3.6V 电压大于LED 导通电压，所在要在电路中加一个限流电阻R，此电阻阻值跟据所需放电电流来选择，电阻越大电流越小选择范围1-100Ω。注：因输入电压升高了，所以相应的光控电压也会有所升高。
注：以上电路中S1 为电源开关，S 为常亮和四种闪烁模式选择开关，开关S 接通左边为四种闪烁模式功能接通右边常亮功能。光控电压典型值为0.33V（1.2V 应用）此压随供电电压的升高也会有所升高。
电路调整
三．3 节1.2 串联供电白光和灯串应用
输入电压3.6V 电压大于LED 导通电压，所在要在电路中加一个限流电阻R，此电阻阻值跟据所需放电电流来选择，电阻越大电流越小选择范围1-100Ω。注：因输入电压升高了，所以相应的光控电压也会有所升高。
注：以上电路中S1 为电源开关，S 为常亮和四种闪烁模式选择开关，开关S 接通左边为四种闪烁模式功能接通右边常亮功能。光控电压典型值为0.33V（1.2V 应用）此压随供电电压的升高也会有所升高。
电路调整1、四种闪烁模式
四种闪烁模式为1.对闪两路LED 交替闪烁，频率为1HZ;2.两路LED 交替渐明渐暗，频率
为0.25HZ;3.一路LED 闪4 下/交替另一路闪4 下/同闪4 下，循环闪烁频率1HZ；4.一路
渐亮同时一路渐灭，频率0.5HZ。四种功能按顺序各持续20S 然后循环。
2、电流大小调节
1.2V 应用时调整电感L 大小来调整电流：电感量增大电流变小，反之则变大，3.6V 应用
