产品描述:QX2304是一款高效率、低功耗、低纹波的PFM同步升压DC/DC变换器。
QX2304仅需要三个外围元件，就可完成将低输入的电池电压变换
升压到所需的工作电压。
QX2304的输出电压，可通过内部调节进行选择（步进0.1V）
方便客户应用于不同的输出负载情况。
QX2304系统输出电压具有低纹波，低噪声的特点。
QX2304内置的同步开关管可极大降低开关管上的损耗，
使效率最高可达94%，QX2304工作于PFM模式，
可有效降低轻载模式下的损耗，提高设备的使用周期。
同时，芯片低的静态电流可进一步降低系统损耗。
产品指数:
最高效率：95%
最高工作频率：300KHz
低静态电流：15uA
可选输出电压：1.8V～3.3V
输出精度：±2.5%
宽输入电压范围：0.9V～3.6V
低纹波，低噪声
应用领域:
1~2个干电池的电子设备
电子词典、数码相机、LED手电筒、LED灯、
血压计、MP3、遥控玩具、无线耳机、
无线鼠标键盘、医疗器械、防丢器、汽车防盗器、
充电器、VCR、PDA等手持电子设备

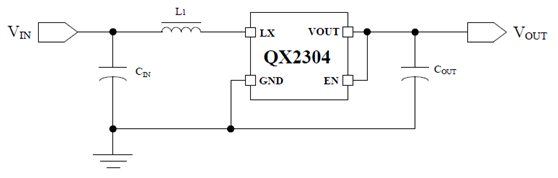

QX2304 典型应用电路图：

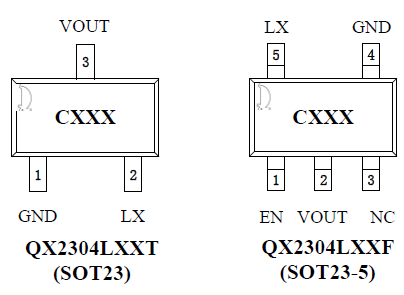

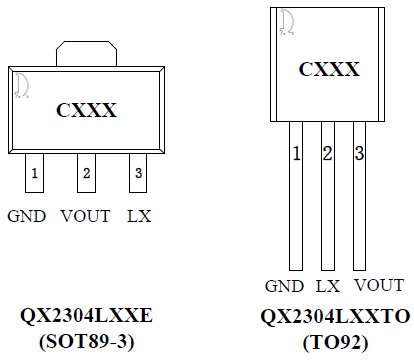

QX2304 同步升压DC/DC转换器封装以及管脚分配：
应用指南：
工作原理QX2304仅需要三个外围元件，就可完成将低输入的电池电压变换
升压到所需的工作电压。
QX2304的输出电压，可通过内部调节进行选择（步进0.1V）
方便客户应用于不同的输出负载情况。
QX2304系统输出电压具有低纹波，低噪声的特点。
QX2304内置的同步开关管可极大降低开关管上的损耗，
使效率最高可达94%，QX2304工作于PFM模式，
可有效降低轻载模式下的损耗，提高设备的使用周期。
同时，芯片低的静态电流可进一步降低系统损耗。
产品指数:最高效率：95%
最高工作频率：300KHz
低静态电流：15uA
可选输出电压：1.8V～3.3V
输出精度：±2.5%
宽输入电压范围：0.9V～3.6V
低纹波，低噪声
应用领域:1~2个干电池的电子设备
电子词典、数码相机、LED手电筒、LED灯、
血压计、MP3、遥控玩具、无线耳机、
无线鼠标键盘、医疗器械、防丢器、汽车防盗器、
充电器、VCR、PDA等手持电子设备
QX2304 典型应用电路图：QX2304 同步升压DC/DC转换器封装以及管脚分配：应用指南：
QX2304是一款BOOST架构、同步电压型PFM控制模式的DC-DC变换器。
QX2304所需的外部元器件非常少，只需要一个电感和输入、
输出电容就可以提供1.8V~3.3V的稳定的低噪声输出电压。
芯片内部包括输出电压反馈和修正网络、启动电路、震荡电路、
参考电压电路、PFM控制电路、过流保护电路、同步管控制以及功率管等。
PFM控制电路是QX2304 的核心，该模块根据其他模块传递的输入电压信号、
负载信号以及电流信号来控制功率管的开关，从而达到控制电路恒压输出的作用。
在PFM控制系统中，固定震荡频率和脉宽， 稳定的输出电压是根据输入、
输出电压比例以及负载情况通过削脉冲去调节在单位时间内功率管的
导通时间来实现的。
震荡电路提供基准震荡频率和固定的脉宽；参考电压电路提供稳定的参考电平；
并且由于采用内部的修正技术，保证了输出电压精度可达到±2.5%。
BOOST架构DC-DC变换器的功率损耗主要是电感的寄生串联电阻、
同步管的导通电阻、功率管的导通电阻以及控制功率管信号的驱动能力这四个方面，
当然芯片本身消耗的静态功耗在低负载的情况下也会影响转换效率。
为了获得较高的转换效率，除了要求用户选择合适的电感、电容外，
芯片内部的功率管和同步管导通电阻也要非常小。功率管由驱动能力很强的驱动电路
驱动，保证功率管开关时快的上升沿和下降沿，大大减小了开关状态时的动态损耗。
如上所述，电感的寄生串联电阻，同步管和开关管的导通电阻的大小会影响功率损耗。
同时电容和电感会影响输出纹波。选择合适的电感、电容可以获得高转换效率、低纹波、低噪声。
输入电容：
只要电源稳定，即使没有输入滤波电容，DC-DC电路也可以输出低纹波、
低噪声的电流电压。但是当电源离DC-DC电路较远，
建议在DC-DC的输入端就近加上10uF以上的滤波电容，可以减小输出的噪声。
