SM7302非隔离BUCK恒流LED驱动控制芯片

来源:深圳晶立弘泰    作者:深圳晶立弘泰    发布时间:2016-07-04 22:28:19



 产品技术资料下载
SM7302.PDF



  产品描述:
SM7302是一款内部集成功率管的高效的PWM-LED恒流驱动控制芯片。
恒流精度可达到全电压范围±3%,芯片直接从DRAIN 输入电压供电,
不需要辅助绕组提供电源。
SM7302 主要适用于高亮的BUCK LED驱动器。
无需任何的补偿元件,即可实现恒定的输出电流。
外围元件少,方案成本低,具有LED输出开短路保护特性。


 产品特点:
550V 单芯片集成工艺;
宽电压85Vac~265Vac 输入;
恒流精度±3%;
效率高达90%@220Vac 以上;
内置自恢复输出开短路保护;
非隔离拓扑结构;
低成本BUCK 驱动方案;
无需补偿元件;
外围器件少,BOM 成本低;
封装形式:SOP8、DIP8;


 应用领域:
T8、T5 灯管
LED球泡灯
LED信号灯和装饰灯

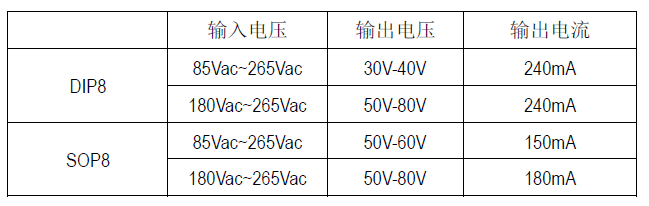

 SM7302典型规格:
SM7302_LED驱动管理芯片

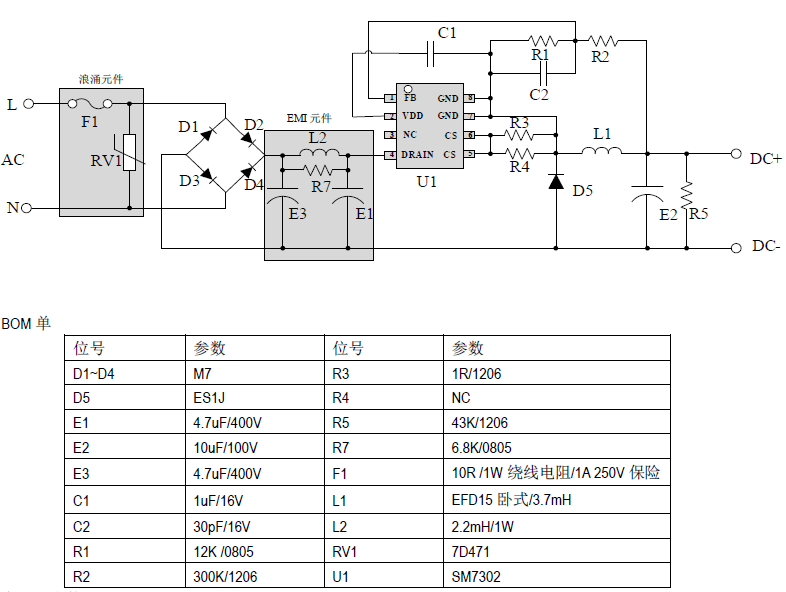

 SM7302  SOP8封装(9-15W180mA  LED驱动照明方案:
SM7302_LED驱动管理芯片
