产品描述:
SM7520 芯片是一款高精度、高效率的LED 恒流驱动控制芯片,
在85Vac~265Vac 输入电压范围内,恒流精度小于± 5%。
SM7520 芯片既支持非隔离的BUCK 方案,同时也支持PSR 反激方案,
无需任何补偿元件,即可实现恒定的电流输出,外围器件少,方案成本低。
芯片内置自恢复的LED 输出开短路保护电路,提高系统可靠性、安全性。
产品特点:
宽电压85Vac~265Vac 输入
恒流精度小于± 5%
效率大于85%
隔离的PSR 反激方案
非隔离的BUCK 方案
内置自恢复的输出开短路等保护功能
CS 开路保护
外置功率MOS 管
封装形式:SOT23-6
应用领域:
LED 照明驱动
筒灯或吸顶灯
平板灯

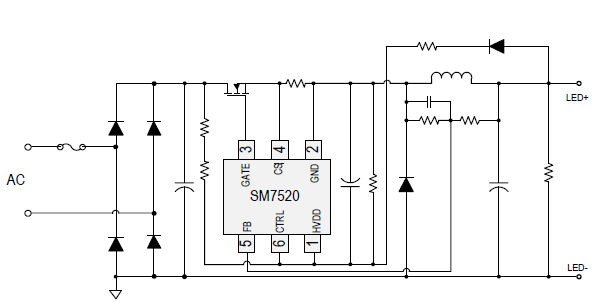

SM7520 BUCK应用:
说明:BUCK 应用时,需要将CTRL 端口接到高电位(HVDD)。

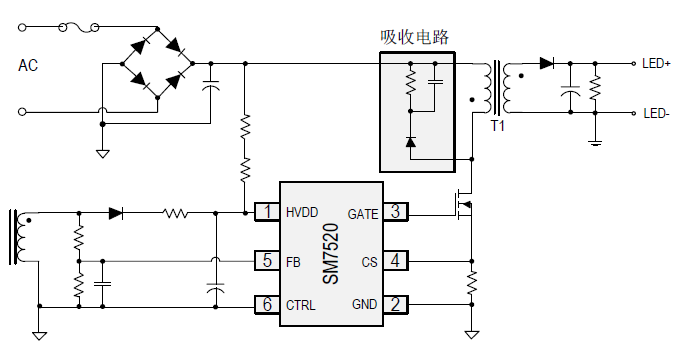

SM7520 反激应用:
说明:反激应用时,将CTRL 脚接地电位GND。
SM7520 50~100V/300mA 单电压(180~265Vac)系统以及BOM表:
