产品描述:
SM7381P是一款高精度降压型LED恒流驱动芯片, 适用于
85Vac~265Vac 全范围输入电压的非隔离降压型LED 恒流驱动电源。
SM7381P 芯片内部集成500V功率管,采用专利的驱动和输出检测
方式,芯片工作电流很低,无需辅助绕组检测和供电,只需要很少的外
围器件,即可实现优异的恒流输出和线性调整率,极大地节约了系统体
积和成本。
SM7381P芯片工作于电感电流临界连续模式,输出电流不随电感量
和LED 工作电压的变化而变化,实现优异的负载调整率。
SM7381P 具有多重保护功能,包括LED 开/短路保护,HVDD 欠压保
护,过温保护等。
产品特点:
85Vac~265Vac 全范围电压输入
电感电流临界连续模式
无需辅助绕组检测和供电
内部集成500V 功率管
超低工作电流
LED 输出电流精度小于±3%
可调节的LED 输出开路保护
LED 输出短路保护
HVDD 欠压保护
过温保护
封装形式:SOP-7
应用领域:
LED球泡灯
T5、T8 日光灯
筒灯、吸顶灯、平板灯等

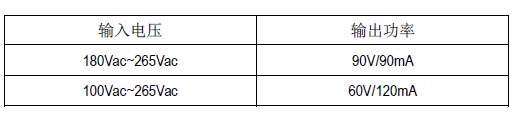

SM7381P典型输出规格:

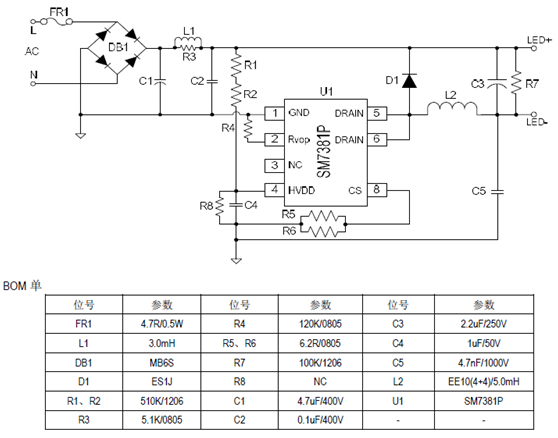

SM7381P 180Vac~264Vac 90V/90mA LED照明驱动认证方案:
产品技术资料下载
SM7381P.PDF
