SM7513恒流原边控制功率开关

来源:深圳晶立弘泰    作者:深圳晶立弘泰    发布时间:2016-07-02 15:27:21




  产品描述:
SM7513 是应用于离线式小功率AC/DC开关电源的高性能的
原边反馈控制功率开关芯片,在全电压输入范围内实现高精度恒流输出,
精度小于±3%,无需环路补偿,并可使系统节省光耦,
TL431以及变压器辅助绕组等元件,降低成本。
芯片内部集成了逐周期峰值电流限制,
输出开/短路保护和开机软启动等保护功能,以提高系统的可靠性。


 产品特点:
拓扑结构支持:反激及低成本BUCK-BOOST
采用730V 单芯片集成工艺
宽电压85Vac~265Vac 输入电压范围内恒流精度小于±3%
全电压范围内兼容1-3W
明微专利的无需辅助绕组的原边反馈控制技术可使系统节省光耦、431 等元件
无需环路补偿
内置前沿消隐电路(LEB)
逐周期峰值电流比较
输出开/短路保护
内置开机软启动
无需FB 反馈回路
封装形式:SOP8


 应用领域:
LED 照明驱动

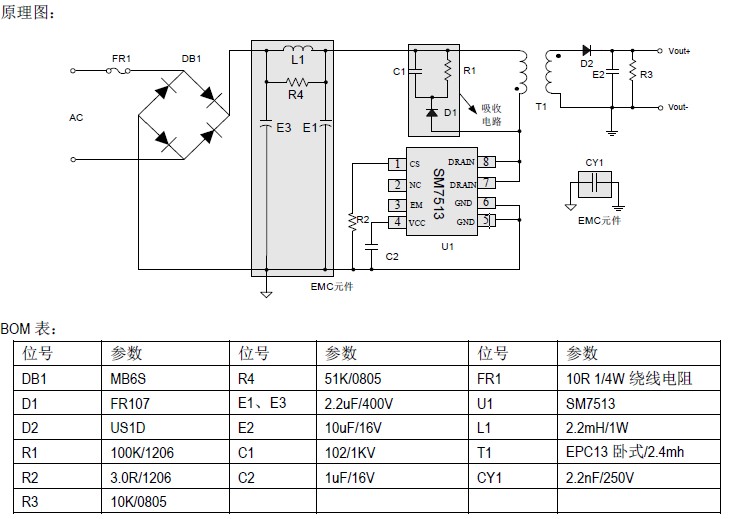

SM7513 12V/300mA LED低端照明应用方案:
SM7513_LED隔离驱动IC_LED恒流原边控制IC



 产品技术资料下载
SM7513.PDF
