DC-DC同步升压IC_高效率低功耗PFM
(2016-11-17 18:05:57)
产品概述：
XT1861 系列产品是一款低功耗高效率、低纹波、工作
频率高的 PFM 控制升压DC-DC同步变换器。
XT1861 系列产品仅需要3 个外部元器,即可完成低输
入的电池电压输入。
用途：
1~3 个干电池的电子设备
数码相机、电子词典
LED 手电筒、LED 灯
血压计、MP3、遥控玩具
无线耳机、无线鼠标键盘、医疗器械
防丢器、汽车防盗器、充电器
VCR、PDA 等手持电子设备
产品特点：
最高效率：94%
最高工作频率：300KHz
低静态电流：15μA
输出电压：1.8V～5.0V（步进0.1V）
输出精度：±2%
输入电压：0.9V～6.5V
低纹波，低噪声
小体积封装

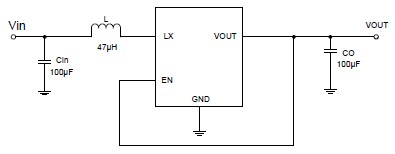

典型应用电路：

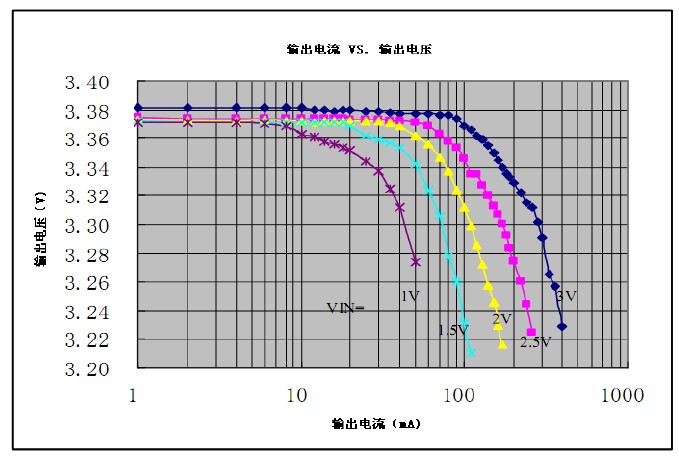

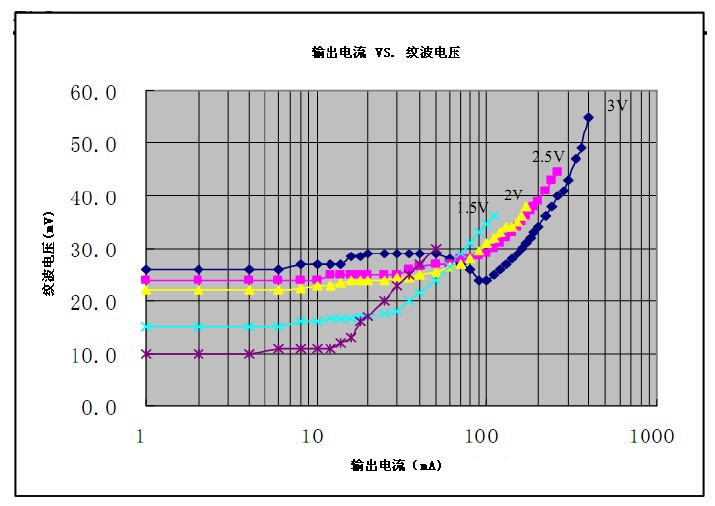

曲线参数：
封装：
SOT-23-3L
SOT-23-5L
SOT89-3L
TO-92S
典型应用电路：

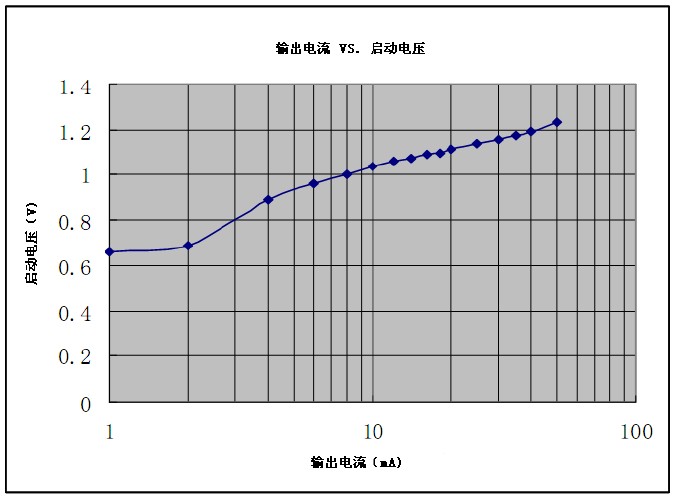

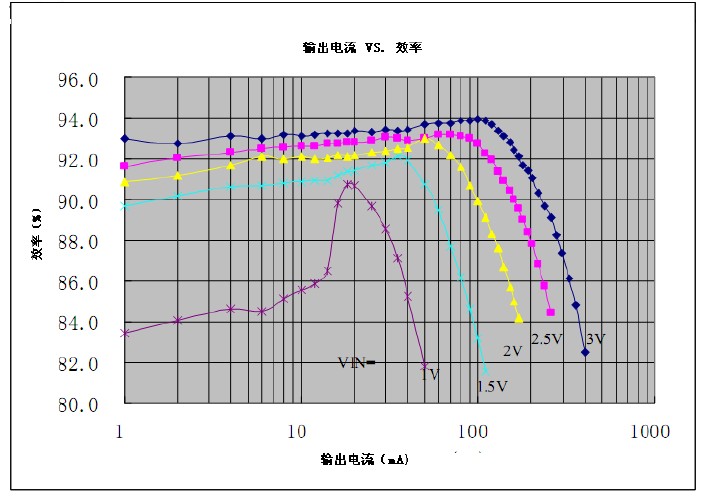

曲线参数：
