ME8115D8G高性能电流模式PWM开关电源管理芯片

来源：深圳晶立弘泰作者：深圳晶立弘泰发布时间：2016-07-13 18:39:56

产品描述:

高性能电流模式PWM控制器，专为高性价比AC/DC转换器设计，
在85-265V的宽电压范围内提供高达12W(ME8115B是18W)的连续输出功率，
峰值输出功率更可达18W。
优化的高合理性电路设计结合高性价比的双极制作工艺，
最大程度上节约了产品的整体成本。该电源控制器可工作于典型的反激电路拓扑中，
构成简洁的AC/DC转换器，IC内部启动电路被设计成一种独特的电流吸入方式，
可利用功率开关管的本身放大作用完成启动（开关管Ic对Ib的放大），
这显著地降低了启动电阻的功率消耗，而在输出功率较小时，
IC将自动降低工作频率，从而实现了极低的待机功耗，VCC达到10V时，
芯片内部会启动过压保护，限制输出电压上升可防止光耦或反馈电路
损坏引起的输出电压过高，IC内部还提供了完善的防过载，防饱和功能，
可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。
IC内部还集成了带有迟滞的温度保护功能，在芯片过热时关断输出。
电流限制可由外部器件Rs设定。

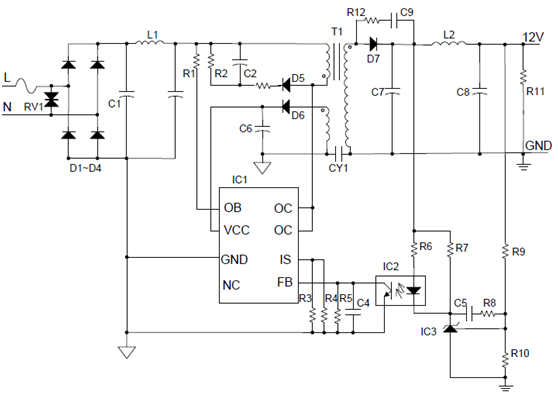

ME8115典型应用电路图：
ME8115,电源管理芯片,充电器芯片

产品指数:
内置700V高压功率开关管
内置高压启动电流源，快速启动
内置能效处理控制，待机低于0.1W
内置过压欠压与短路保护功能
内置过载与过温保护功能
精确温度补偿，精确逐周期电流控制
低启动电流和低工作电流
自适应频率回转设计，EMI干扰小
高转换效率，满足能源之星2.0要求
宽压输出功率12W(ME8115B 是18W)，峰值输出功率15W(ME8115B 是20W)
高压输出功率15W(ME8115B 是20W)，峰值输出18W(ME8115B 是22W)
外围元器件少，整机成本低

应用领域:
电源适配器
便携式设备充电电源
DVD/DVB电源
电池充电器
ATX待机电源

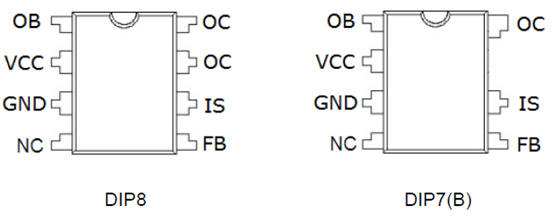

封装形式:

8-pin DIP8

7-pin DIP7(B)

ME8115D8G 12W以内；封装形式：DIP8

ME8115D7G 12W以内；封装形式：DIP7(B)

ME8115BD7G 18W以内；封装形式：DIP7(B)

ME8115BD8G 18W以内；封装形式：DIP8
