当前位置:网站首页> 产品中心 > 电源管理类 > AC/DC电源管理芯片 > 非隔离恒压 >SM7015非隔离恒压AC-DC电源管理PWM功率开关芯片
来源:深圳晶立弘泰 作者:深圳晶立弘泰 发布时间:2016-07-11 18:31:05

SM7015是采用电流模式PWM控制方式的功率开关芯片,集成高压
启动电路和高压功率管,为低成本开关电源系统提供高性价比的解决方案。
芯片应用于BUCK系统方案,支持12V/18V 输出电压,很方便的应用
于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功
能,保证了系统的可靠性。
产品指数:
拓扑结构支持:低成本BUCK、BUCK-BOOST等方案
采用730V 单芯片集成工艺
85Vac~265Vac宽电压输入
待机功耗小于120mW@220Vac
集成高压启动电路
集成高压功率开关
60KHz固定开关频率
内置抖频技术,提升EMC 性能
电流模式PWM 控制方式
内置过温、过流、过压、欠压等保护功能
内置软启动
内置智能软驱动技术(提高EMC性能)
封装形式:SOP8
应用领域:
电磁炉、电饭煲、电压力锅等
小家电产品电源

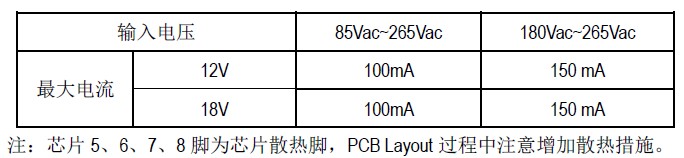

SM7015 输出功率表:

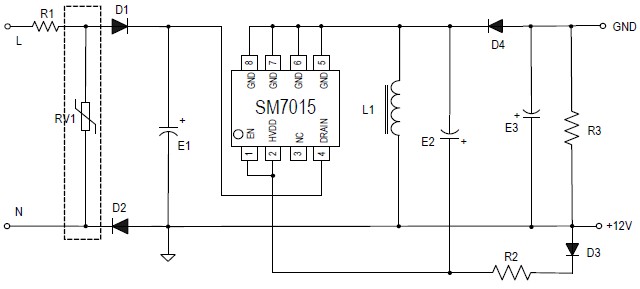

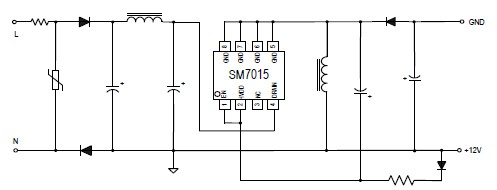

SM7015 12V典型示意电路图:

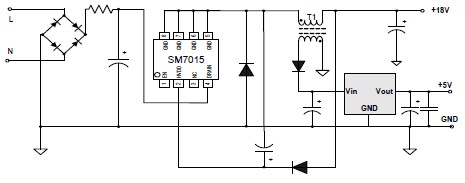

SM7015 18V典型示意电路图:

SM7015 12V/150mA BUCK-BOOST方案:

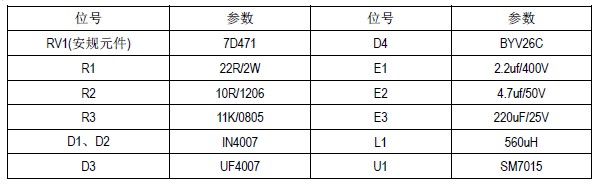

SM7015 BOM 清单:
