SM7523B 隔离式 PSR 12V/290mA
(2016-07-13 23:34:41)


概述:
SM7523B 是应用于小功率LED照明领域的控制功率开关
芯片,在全电压输入范围内实现高精度恒流输出,精度小于
±5%,无需环路补偿,并可使系统节省光耦,TL431 以及变压
 器辅助绕组等元件,降低成本。

芯片内部集成了逐周期峰值电流限制,FB 过压保护,输出
开/短路保护和开机软启动等保护功能,以提高系统的可靠性。

SM7523B 应用领域:球泡灯、射灯等 LED 照明领域。
适用于 60mA、300mA 等多种规格。

典型系统规格 12V/290mA:

输入电压 90Vac~264Vac
输出电压 3V~12V
输出电流 290mA
恒流精度 <±3%
输出功率 1W~3W
效率 ≥75%
拓扑结构 隔离式 PSR Flyback


系统 BOM 清单:
NO. 元件类型 型号描述 位号
1 线绕电阻 RES-FUS-10R-0.250W FR
2 贴片电阻 RES-SMD-1206-1M-5%-0.25W R1
3 贴片电阻 RES-SMD-0603-51K-5%-0.10W R2
4 贴片电阻 RES-SMD-0805-2.4R-1%-0.125W R3
5 贴片电阻 RES-SMD-0805-10K-5%-0.125W R4
6 贴片电容 CAP-SMD-0603-X7R-15p-10%-50V C1
7 电解电容 CAP-ELE-4.7u-400V-Ф8*12 E1
8 贴片电容 CAP-SMD-0805-X7R-1.0u-10%-16V E2
9 贴片电容 CAP-SMD-1206-X7R-10.0u-10%-16V E3
10 贴片二极管 DIO-FAS-SMA-1.00A-200V-US1D D1
11 贴片桥堆 BR-MBS-1.00A-600V-MB6S DB1
12 变压器 TR-EE10 卧式/2.6mH(146T:30T) T1
13 芯片 IC- SM7523B-SOP8 U1

典型电路图:
SM7523B_球灯泡 隔离式方案

                                                       SM7523B应用原理图


测试参数(单位mA):
  90Vac 110Vac 220Vac 264Vac
带 1W LED 灯 277.8 279.4 285.8 287.5
带 2W LED 灯 274.6 276.1 282.4 284.0
带 3W LED 灯 269.0 272.9 279.2 281.0

PCB 及方案板实物图:
SM7523B_球灯泡 隔离式方案

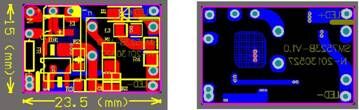

    图 1 PCB toplayer                   图 2 PCB bottomlayer

SM7523B_球灯泡 隔离式方案

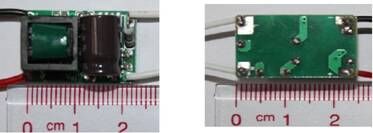

  图 3 系统方案板正面图             图 4 系统方案板背面图
