YX8616
产品描述:YX8616 是一款两功能太阳能灯串控制芯片，
适用于1 节1.2V 充电电池供电的太阳能产品中，
两种功能为常亮和闪亮功能。
适用于1 节1.2V 充电电池供电的太阳能产品中，
两种功能为常亮和闪亮功能。
太阳能LED灯串控制器YX8616是我公司
根据太阳能LED灯串工作特点专门研制的功能性灯串控制芯片，
主要功能有升压、光控、LED 功能驱动、太阳能充电等。
根据太阳能LED灯串工作特点专门研制的功能性灯串控制芯片，
主要功能有升压、光控、LED 功能驱动、太阳能充电等。
该控制器具有高转换效率：80~85％（典型值），
可以减少太阳能电池的功率要求；
输出电流可调、外围元件少、闪灯频率可调等特点。
可以减少太阳能电池的功率要求；
输出电流可调、外围元件少、闪灯频率可调等特点。
产品指数:高效率：80~85％（典型值），可充分利用太阳能电池
LED 的闪烁频率功调
输入电流可调，电流范围：8-200mA
低使能电压，确保灯具在外界光线足够暗的时候才开启
使能控制具有施密特性能，保证灯具亮暗转换时的稳定性
外围器件少，仅需3 个：1 个电阻、1 个电感和1 个电容
应用领域:
应用领域:1 节1.2V 供电的太阳能产品
1 到200 颗LED 并联灯串

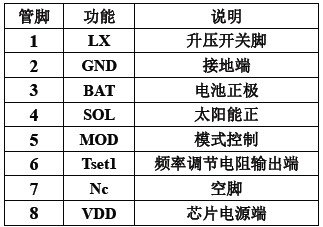

YX8616 DIP8、SOP8 封装形式及管脚分布:
应用原理图：

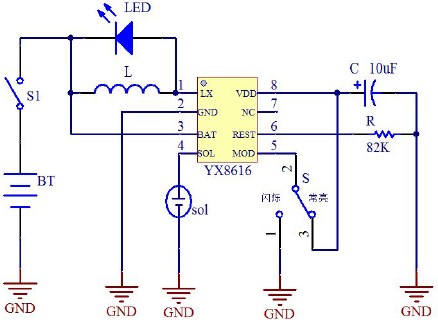

一、1 节1.2V 电池典型应用图（白、绿、蓝光应用）

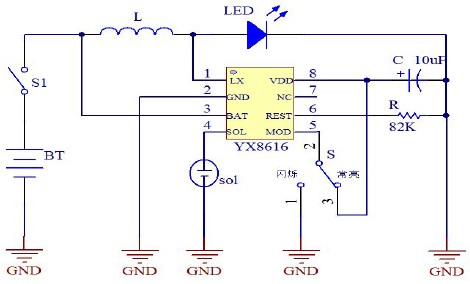

二、1 节1.2V 电池驱动红和黄光
注：以上电路中S1 为电源开关，S 为常亮闪烁模式选择开关，
S 闭合为闪烁功能S 断开为常亮功能，
光控电压典型值为0.33V（1.2V 应用）此电压随供电电压的升高也会有所升高。
YX8616 DIP8、SOP8 封装形式及管脚分布:
应用原理图：
一、1 节1.2V 电池典型应用图（白、绿、蓝光应用）
二、1 节1.2V 电池驱动红和黄光
注：以上电路中S1 为电源开关，S 为常亮闪烁模式选择开关，
S 闭合为闪烁功能S 断开为常亮功能，
光控电压典型值为0.33V（1.2V 应用）此电压随供电电压的升高也会有所升高。
电路调整：
1、闪烁频率调节
电阻R 增大则闪烁频率减小，电阻减小则闪烁频率增大，R=82K 时闪烁频率为1.1HZ，当R=51K
时闪烁频率为1.9HZ（电阻可在10K-200K 范围内调整）。

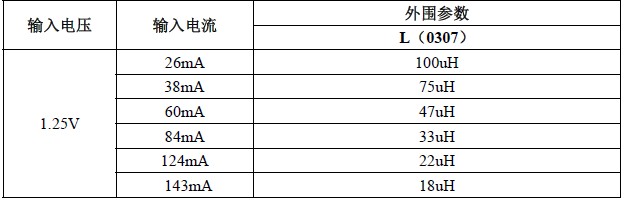

2、电流大小调节
