YX8621
产品描述:YX8621是一款两功能太阳能灯串控制芯片，适用于1 或3 节1.2V 充电电池供电的太阳
能产品中，两种功能为常亮和两路交替渐明渐暗功能。
太阳能LED灯串控制器YX8621 是我公司根据太阳能LED 灯串工作特点专门研制的功能
性灯串控制芯片，YX8621 内部集成升压电路、光控电路、LED 功能驱动电路、太阳能充电路。
该控制器具有两路输出功能，充电效率高可以减少太阳能电池的功率要求；输出电流可调、
外围元件少等特点。
产品指数:
产品指数:高效率：80~85％（典型值），可充分利用太阳能电池
两路LED 的交替渐亮渐暗+常亮功能
单路输出渐亮渐暗+常亮功能
输入电流可调，最大电流200mA
低使能电压，确保灯具在外界光线足够暗的时候才开启
使能控制具有施密特性能，保证灯具亮暗转换时的稳定性
外围器件少，仅需2 个： 1 个电感和1 个电容
应用领域:
应用领域:1-3 节1.2V供电的LED太阳能产品
1 到200 颗LED 并联灯串

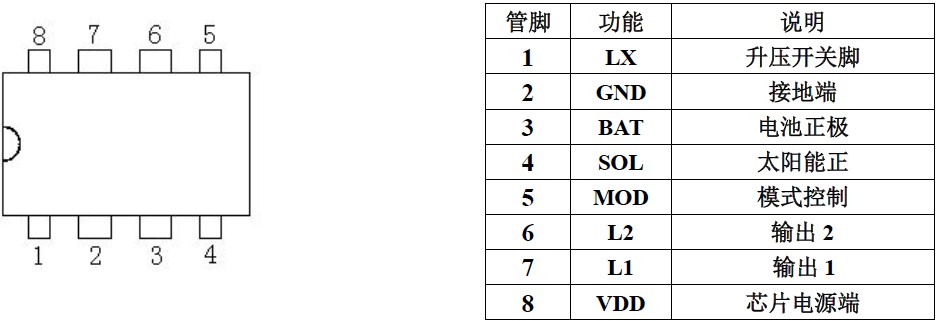

YX8621 LED灯串太阳能驱动芯片 DIP8、SOP8 封装形式及管脚分布

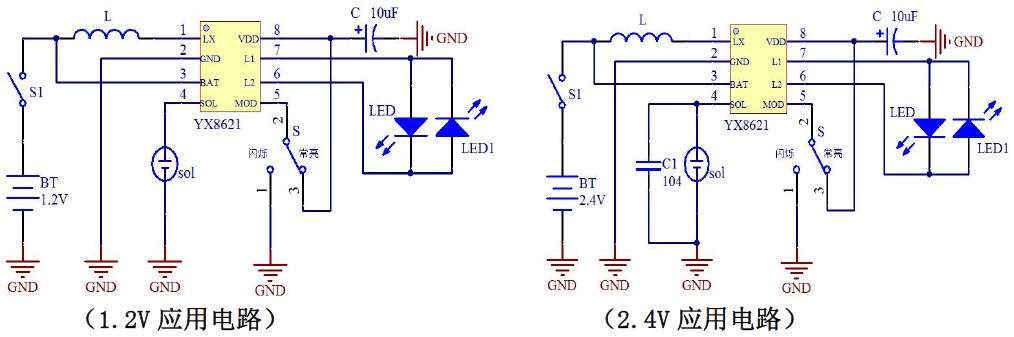

应用原理图一、1 节1.2V 或两节1.2 串联2.4V 电池典型应用图（白、绿、蓝光应用）

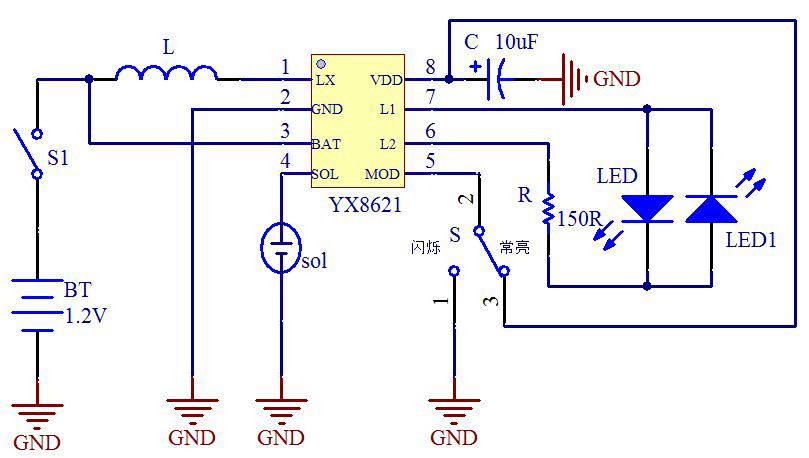

二、1 节1.2V 电池驱动红和黄光
（1.2V 红黄光应用电路）
注：因黄和红光LED 导通压降较低，所在要在电路中加一个限流最电阻R，阻值最小47Ω，典型值150Ω

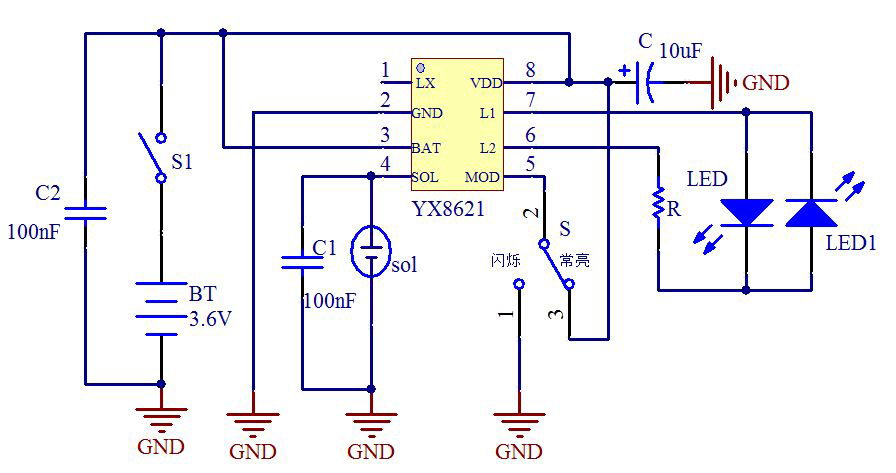

三．3 节1.2 串联供电白光和灯串应用
注一：输入电压3.6V 电压大于LED 导通电压，所在要在电路中加一个限流电
阻R，此电阻阻值跟据所需放电电流来选择，电阻越大电流越小选择范
围1-100Ω。注：因输入电压升高了，所以相应的光控电压也会有所升高。
注二：以上电路中S1 为电源开关，S 为常亮闪烁模式选择开关，
开关S 接通左边则为闪烁功能接通右边常亮功能。
光控电压典型值为0.33V（1.2V 应用）此电压随供电电压的升高也会有所升高。
YX8521太阳能灯串芯片电路调整
注二：以上电路中S1 为电源开关，S 为常亮闪烁模式选择开关，
开关S 接通左边则为闪烁功能接通右边常亮功能。
光控电压典型值为0.33V（1.2V 应用）此电压随供电电压的升高也会有所升高。
YX8521太阳能灯串芯片电路调整1、交替渐亮渐灭的频率
典型值为2HZ
2、电流大小调节
1.2V 应用时调整电感L 大小来调整电流：电感量增大电流变小，反之则变大，3.6V 应用
