产品描述:
SM2213EA是一款可3段调节亮度色温的LED恒流驱动芯片。
适用于200Vac~240Vac或90Vac~130Vac输入电压,恒流精度小于±4%。
当SM2213EA在3段调节亮度应用中,可根据开启关闭电源开关,
依次改变输出电流的大小,从而改变LED灯的亮度,
调节比例可以通过外接REXT 电阻进行调整。
当SM2213EA在3段调节色温应用中,可根据开启关闭电源开关,
依次改变两路输出端口开关状态,实现两路不同颜色LED灯的交替亮灭
以实现调节色温的目的,调节外接REXT电阻可对输出功率进行调节。
产品特点:
输入电压220Vac、110Vac
PF>0.9
内置过温补偿
恒流精度小于±4%
可实现3 段调节亮度,调节比例可外部设置
调光比例: 100%--50%--X% 或X%--50%--100%
可实现3 段调节色温,输出功率可外部设置
0.5 秒~3 秒内实现开关切换,支持快速开关切换
封装形式:ESOP8
应用领域:
LED恒流驱动
T5/T8 系列LED日光灯管
LED 球泡灯
LED 吸顶灯

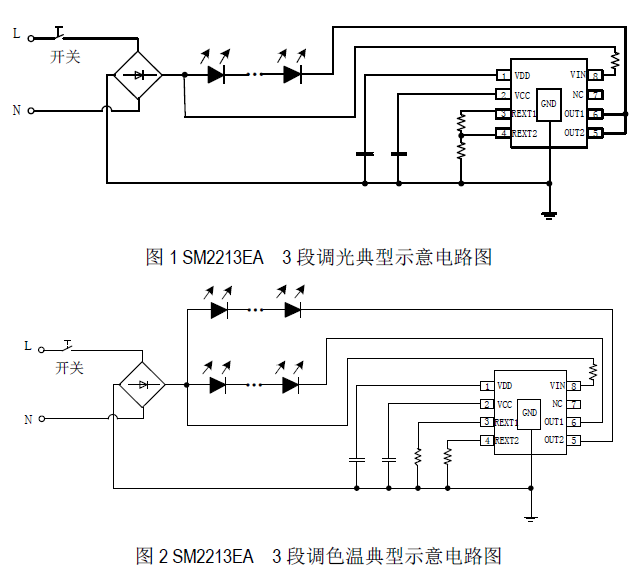

SM2213EA三段调光/调色典型电路图:
产品技术资料下载
SM2213EA.PDF
