产品描述:ME8327B 是一款满足六级能效标准原边反馈准谐振
模式的小功率AC/DC 电源控制芯片。内部集成了
650V,2A 的高压功率MOS 管，最大功率10W，用于充
电器，适配器和LED 驱动领域。实现±5%的恒压恒流精
度和小于100mW 的待机功耗。在恒压模式下内置了线电
压补偿功能。采用准谐振控制，实现高效率和良好的EMI
性能，满足六级能效标准要求。
该芯片集成了诸多保护功能，包括：VDD 欠压保护
(UVLO)，VDD 过压保护，软启动，逐周期过流保护，所
有管脚浮空保护，内置前沿消隐，VDD 电压钳位保护，
过温保护，等等。
产品指数:
效率满足六级能效要求
原边反馈(PSR)准谐振（QR）控制技术实现高效率，无需光耦和TL431
±5%恒压恒流精度
待机功耗小于100mW
内置650V高压MOSFET功率管
最大功率10W
恒压模式下内置线压降补偿(Cable drop compensation)
内置软启动
所有管脚浮空保护
输出过压保护
逐周期电流限制
内置前沿消隐(Leading edge blanking)
VDD欠压保护(UVLO)，过压保护及钳位
过温保护
应用领域:
充电器
适配器
LED照明

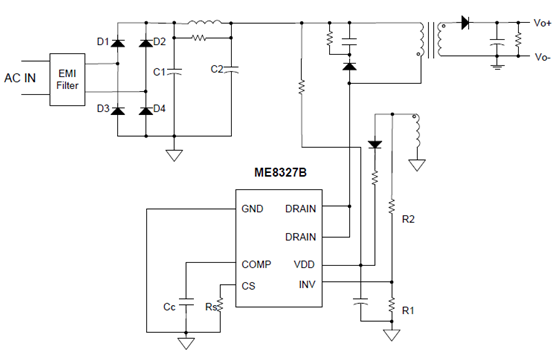

ME8327B典型应用图:
5V1A充电器系统应用图
ME8327B 芯片脚位图:
