GB2001 3.7V锂电池转1.5V干电池专用充电降压管理芯片IC方案
发布时间:2022-10-31 11:31:52
大纲
• 锂离子电池转成一般干电池1.5V恒定电压
• 锂离子电池转成一般干电池1.5V恒定电压
• 锂离子电池转成一般干电池目前方案
• GB2001 应用设计结构
• GB2001 动作说明
• GB2001 规格
• GB2002 规格
• 产品路线图

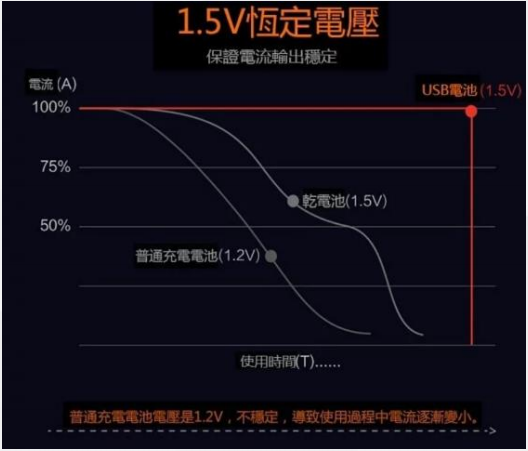

锂离子电池转成一般干电池1.5V恒定电压
![](https://www.chipli.cn/uploadfile/2022/1031/20221031114231852.png)

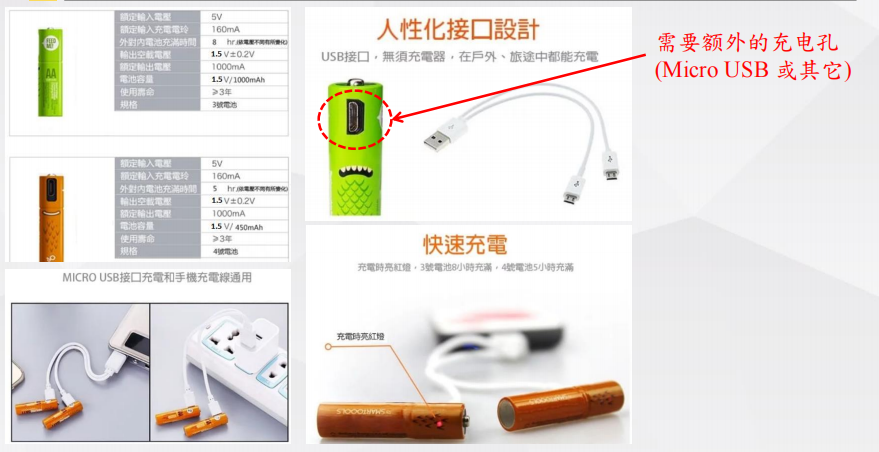

锂离子电池转成一般干电池目前方案
![](https://www.chipli.cn/uploadfile/2022/1031/20221031114346493.png)

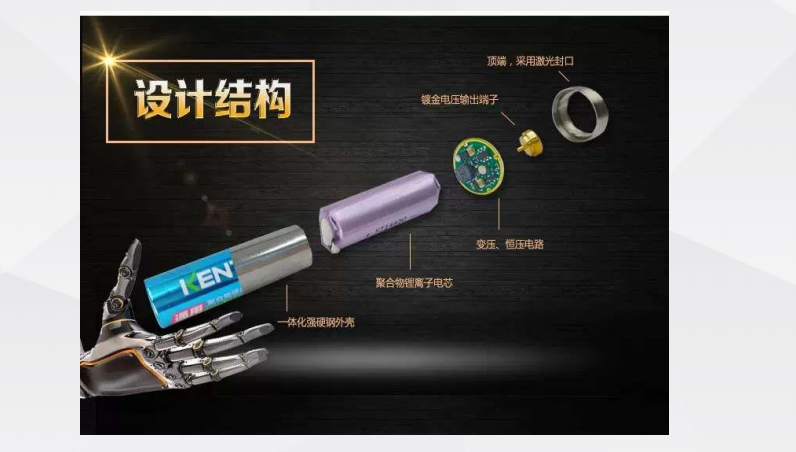

GB2001 应用设计结构
![](https://www.chipli.cn/uploadfile/2022/1031/20221031114517677.png)
GB2001 动作说明
![](https://www.chipli.cn/uploadfile/2022/1031/20221031114614629.png)
GB2001产品概述:
1.5V干电池输出电压
最高3A峰值电感器放电电流
4.5~5.5V充电输入电压
高达1.5A充电电流
2.5A放电电流
2.5A放电电流
效率高达95%的充放电
![](https://www.chipli.cn/uploadfile/2022/1031/20221031114725833.png)
GB2001脚位规格
![](https://www.chipli.cn/uploadfile/2022/1031/20221031114811869.png)
GB2002 产品概述:
1.5V干电池输出电压
最高3A峰值电感器放电电流
4.5~5.5V充电输入电压
2A充电电流
3A放电电流
3A放电电流
效率高达95%的充放电
充电和锂电池容量指示器
选项引脚打开:测试引脚用手指触摸触发
选项引脚对地短路:测试引脚下降边缘至触发
![](https://www.chipli.cn/uploadfile/2022/1031/20221031115520261.png)
GB2002脚位规格
![](https://www.chipli.cn/uploadfile/2022/1031/20221031115601286.png)
