产品描述:
YX8116B是针对手电筒照明研发的驱动IC,
主要用于一节电池 1.2V-1.5V充电电池或碱性电池。
此芯片是一款直流转换升压 IC,采用 CMOS 工艺,
具有耗电极小的特点适合应用在以电池供电为主的产品上,
YX8116B 内部具有振荡器、PFM 控制电路、
主要用于一节电池 1.2V-1.5V充电电池或碱性电池。
此芯片是一款直流转换升压 IC,采用 CMOS 工艺,
具有耗电极小的特点适合应用在以电池供电为主的产品上,
YX8116B 内部具有振荡器、PFM 控制电路、
激励电路、基准电压、误差信号放大器。
内部集成整流管,仅需2个外围元器件即可使
YX8116B成为一个低纹波高效率的直流变换器。
内部集成整流管,仅需2个外围元器件即可使
YX8116B成为一个低纹波高效率的直流变换器。
产品指数:
低启动电压 0.9 ~ 1.5V
高效率 80%以上
应用领域:
LED手电筒,LED头灯, LED照明装饰灯等等
电气参数:
输出电流:220mA
输入电压:最高 1.8V
最大振荡频率:420KHz
工作温度:<=80°

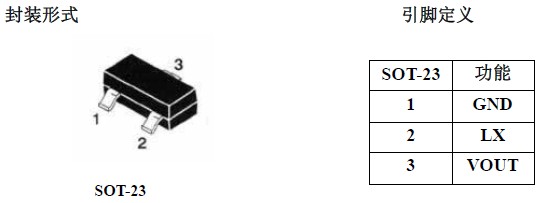

YX8116B LED驱动IC 封装形式:

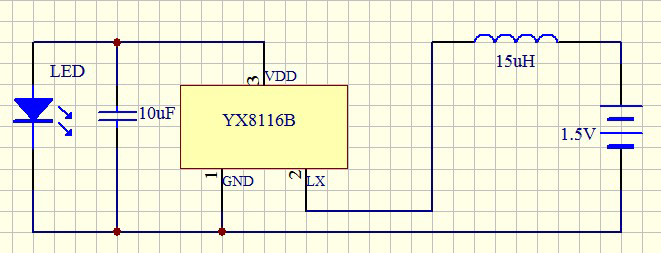

YX8116B 典型应用原理图:

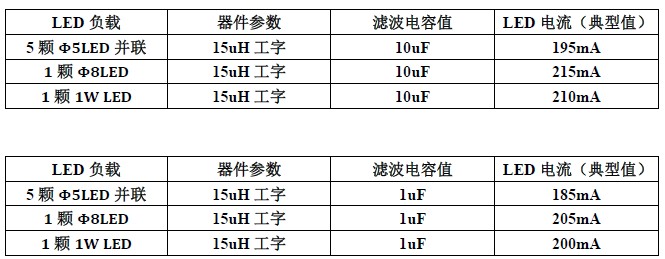

YX8116B 参数要求:
以上数据均在 1.5V 电压下所测,电感量离散差异,输出功率略有差异
YX8116B LED驱动IC 封装形式:
YX8116B 典型应用原理图:
YX8116B 参数要求:
以上数据均在 1.5V 电压下所测,电感量离散差异,输出功率略有差异
产品技术资料下载
YX8116B.PDF
