QX5305升压型大功率_LED恒流驱动器照明IC

来源：深圳晶立弘泰作者：深圳晶立弘泰发布时间：2016-07-01 18:13:47

产品描述:

QX5305是一款高效率、高精度的升压型大功率LED灯恒流驱动控制芯片。
QX5305 内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，
特别适合大功率、多个高亮度LED灯的串恒流驱动。

QX5305采用固定关断时间的控制方式，其工作频率最高可达1MHz，
可使外部电感和滤波电容体积减小，效率提高，节省PCB面积。
关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
QX5305通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，
使LED灯亮度达到预期恒定亮度.在 EN端加PWM信号，还可以进行LED 灯调光。 QX5305采用SOP8封装。

应用领域:

LED 灯杯
电池供电的LED灯串
平板显示 LED背光
恒流充电器控制
大功率LED照明等

产品指数:

宽输入电压范围：3.6V~100V

高效率：可高达 95%
最大工作频率：1MHz
CS 限流保护电压：250mV
FB 电流采样电压：250mV
芯片供电欠压保护：2.5V
关断时间可调
外置频率补偿脚

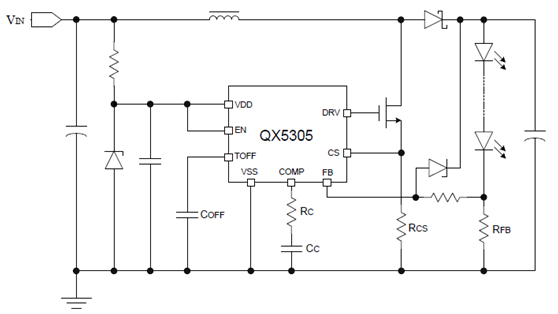

QX5305典型应用电路图:

产品技术资料下载
QX5305.PDF
