产品描述:LN2545 是一款外围电路简单，固定关断时间模式,
适用于 85Vac~265Vac 全电压范围、
直流8V-450V内的非隔离式恒流 LED 驱动芯片。
LN2545 内置 PWM 调光和线性调光两种模式,
其 DIM 端口允许外接低频 PWM 信号实现 0~100%调光，
或者外接 0~1.2V 直流电位进行线性调光。
RNTC端外接热敏电阻可对 LED 灯珠进行温度补偿，
当RNTC 端电压将至 250mV，则LED电流会随着 RNTC端电压降低而减少。
LN2545 采用 SOP-8 封装。
适用于 85Vac~265Vac 全电压范围、
直流8V-450V内的非隔离式恒流 LED 驱动芯片。
LN2545 内置 PWM 调光和线性调光两种模式,
其 DIM 端口允许外接低频 PWM 信号实现 0~100%调光，
或者外接 0~1.2V 直流电位进行线性调光。
RNTC端外接热敏电阻可对 LED 灯珠进行温度补偿，
当RNTC 端电压将至 250mV，则LED电流会随着 RNTC端电压降低而减少。
LN2545 采用 SOP-8 封装。
应用领域:直流或交流输入LED驱动器
RGB 背光LED 驱动
LED电动自行车照明
LED汽车照明等
RGB 背光LED 驱动
LED电动自行车照明
LED汽车照明等
产品指数:宽输入电压范围：8V~450V
高效率：可达 92%
输出电流范围：20mA~3A
固定关断时间可调
线性和 PWM 调光
温度补偿
峰值电流采样电压：0.35V
基于LN2545直流高压输入恒流驱动方案:
应用于电动车LED灯驱动方案基本特性：
极少的外围器件
高效率：可达 92%
输出电流范围：20mA~3A
固定关断时间可调
线性和 PWM 调光
温度补偿
峰值电流采样电压：0.35V

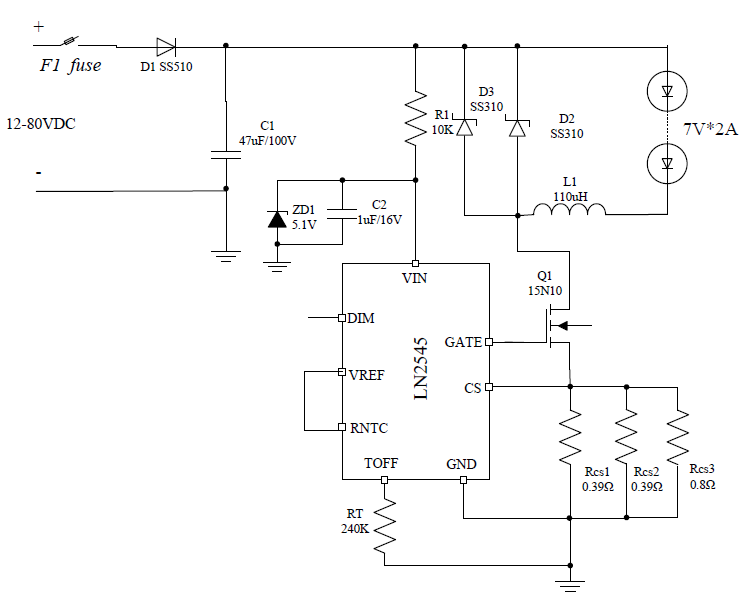

基于LN2545直流高压输入恒流驱动方案:应用于电动车LED灯驱动方案基本特性：
极少的外围器件
支持模拟调光
输入电压范围：12 VDC-80VDC
输出电压电流：7V/2A
占空比最高可达百分之百
开路保护、短路保护、过温保护
（备注：芯片经过一次改良，已取消原理图ZD1位置5.1V的稳压管）
